Tekijä Admin
Koksin kuivaus on kriittinen prosessi metallurgiassa ja koksaamoissa, mutta se aiheuttaa merkittäviä toiminnallisia haasteita. Kuivausuunit tuottavat korkean lämpötilan savukaasuja, jotka ovat täynnä hienojakoisia hiukkasia sekä rikkiyhdisteitä ja happamia höyryjä. Tämä monimutkainen jätevirta aiheuttaa useita ongelmia laitosten käyttäjille.
Perinteiset kuivasuodatusjärjestelmät kamppailevat näiden olosuhteiden kanssa. Korkeat lämpötilat voivat vahingoittaa suodatinmateriaaleja, kun taas pakokaasun kemiallinen koostumus kiihdyttää laitteiden korroosiota. Monet laitokset kohtaavat ympäristömääräysten laiminlyöntiä, mikä johtaa kalliisiin seisokkeihin ja säännösten mukaisiin seuraamuksiin. Laitteiden huollosta tulee usein ja kalliiksi, mikä vaikuttaa tuotannon kokonaistehokkuuteen ja kannattavuuteen.
Nämä haasteet vaativat vankemman ratkaisun, joka on suunniteltu erityisesti korkean lämpötilan ja paljon pölyä kuormitettaviin teollisuusympäristöihin. Tässä märkäpesutekniikasta tulee välttämätön nykyaikaisille metallurgisille toiminnoille.
A koksin kuivaava märkäpesuri on integroitu ympäristönhallintajärjestelmä, joka on suunniteltu erityisesti metallurgisiin ja koksauslaitossovelluksiin. Järjestelmä yhdistää pölynkeruun, lämpötilan alentamisen ja rikkiyhdisteiden alustavan poiston yhdeksi yhtenäiseksi laitteistoksi.

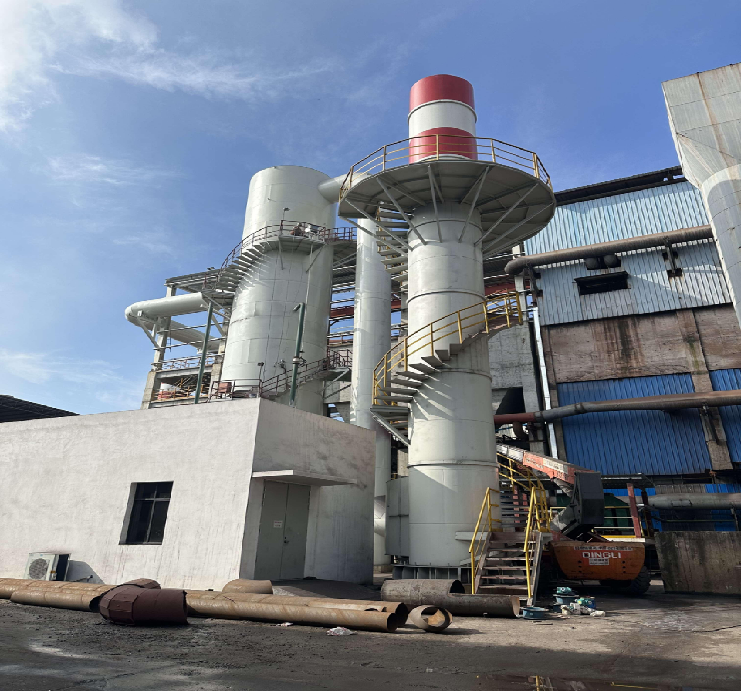

Järjestelmä koostuu pystysuorasta terästornista ensisijaisena kontaktiastiana. Tornissa on:
Monivaiheiset sisäiset ruiskutuspäät tasaiseen nesteen jakautumiseen
Kierreportaat turvatasoilla huoltoa varten
Tulo- ja poistoputkijärjestelmät savukaasujen reitittämiseen
Sumunpoistokammio mukana kulkeutuneiden vesipisaroiden erottamiseksi
Ylälle asennettu pakoputki puhtaaseen kaasunpoistoon
Integroitu kiertovesikäsittely- ja talteenottoyksikkö
Nämä komponentit toimivat yhdessä täydellisenä yhden paketin ratkaisuna, joka vaatii vain vähän kokoonpanoa paikan päällä ja integrointia olemassa olevaan tuotantoinfrastruktuuriin.
Tämä tekniikka sopii erityisesti:
Koksiuunin ja rumpukuivaimen pakokaasujen käsittely
Teräskuonan kuivaustoimenpiteet
Metallurgisen sintrausuunin loppukaasun hallinta
Korkean lämpötilan teollinen pölynkeruu, joka vaatii samanaikaista jäähdytystä
Ymmärtää kuinka a märän pölyn kerääjä toimii auttaa selittämään, miksi tämä tekniikka on parempi koksin kuivaussovelluksissa. Prosessi sisältää useita integroituja vaiheita, jotka toimivat samanaikaisesti kokonaisvaltaisen ilmanlaadun parantamiseksi.
Vaihe 1: Imu ja kosketus - Koksinkuivauslaitteiston kuumat savukaasut tulevat pesuritorniin alemman tuloliitännän kautta. Kaasun nopeutta ohjataan kosketusajan optimoimiseksi ilman liiallista painehäviötä järjestelmässä.
Vaihe 2: Nesteen sumutus - Monitasoiset ruiskutusjärjestelmät jakavat pesunesteen koko tornikammioon. Ruiskutuskuvio muodostaa tiheän sumun, joka maksimoi pintakosketuksen nestepisaroiden ja sisään tulevan kaasuvirran välillä.
Vaihe 3: Hiukkasten talteenotto - Pölyhiukkaset törmäävät vesipisaroihin ja jäävät loukkuun. Lämpötilan lasku tapahtuu nopeasti, kun korkean lämpötilan kaasu vaihtaa lämpöä viileämmän pesunesteen kanssa. Märkäsieppauksen ja haihtuvan jäähdytyksen yhdistelmä tekee tästä prosessista erittäin tehokkaan kuiviin menetelmiin verrattuna.
Vaihe 4: Sumun erotus - Käsitelty kaasu nousee sumunpoisto-osan läpi, jossa keskipakovoimat ja törmäys poistavat mukanaan jääneet vesipisarat. Tämä varmistaa, että poistoilma täyttää sekä ympäristö- että turvallisuusvaatimukset.
Vaihe 5: Pakokaasun poisto - Puhdistettu, jäähdytetty kaasu poistuu yläpiipun kautta huomattavasti alhaisemmalla lämpötilalla ja hiukkaspitoisuudella, mikä täyttää säädöstenmukaisuuskynnykset.
Vaihe 6: Veden kierrätys - Pölyinen pesuneste valuu pohjakeräyskaivoon, jossa painovoimainen laskeutuminen erottaa kiinteät aineet. Kirkas vesi kierrätetään takaisin ruiskun keräilijöihin erityisten pumppujärjestelmien kautta, kun taas laskeutunut liete poistetaan ajoittain oikeaa hävittämistä varten.
Kuivapussisuodattimet perustuvat mekaaniseen erotukseen ja kärsivät kriittisistä rajoituksista korkean lämpötilan koksin kuivauspalvelussa. Suodatinmateriaalit hajoavat nopeasti tiettyjen lämpötilojen yläpuolella, mikä vaatii jatkuvaa vaihtoa ja aiheuttaa tuotantokatkoksia. Lisäksi kuivasuodattimet eivät pysty jäähdyttämään kaasuja tai poistamaan happamia höyrykomponentteja.
Märkähankaus poistaa nämä rajoitukset. Vesi tarjoaa luontaisen lämpökapasiteetin jäähdytykseen, estää suodatinmateriaalin hajoamisen ja neutraloi kemiallisesti happamat rikkiyhdisteet. Tekniikka käsittelee äärimmäisiä lämpötiloja, jotka tuhoavat mekaaniset suodattimet muutaman päivän kuluessa.
Koksin kuivaus tuottaa usein yli 200 celsiusastetta savukaasuja. Tämä lämpötilajärjestelmä tuhoaa mekaaniset suodatusjärjestelmät tunneissa. Märkäpesuritekniikka toimii luotettavasti koko alueella ja jäähdyttää kaasut turvallisiin poistolämpötiloihin säilyttäen samalla rakenteellisen eheyden. Laiteinvestointi on suojattu lämpövaurioilta.
Yksi yksikkö suorittaa kolme kriittistä toimintoa samanaikaisesti: hiukkasten kerääminen, pakokaasujäähdytys ja alustava happokaasun neutralointi. Tämä eliminoi erillisten pölynkeräinten, jäähdytystornien ja kemiallisten käsittelyjärjestelmien tarpeen, mikä vähentää merkittävästi pääomakustannuksia ja lattiatilan tarvetta.
Halkaisijaltaan suuri pystytornirakenne kestää aggressiivisia prosessiolosuhteita. Teräsrakenne valinnaisella korroosionkestävällä vuorauksella mahdollistaa happamat rikkiyhdisteet ja nopeat kaasuvirtaukset. Integroidut huoltotasot ja kierreportaat tarjoavat turvallisen pääsyn tarkastus- ja korjaustoimiin, mikä vähentää seisokkeja ja huoltokustannuksia. Huomattava fyysinen rakenne vastustaa muodonmuutoksia lämpö- ja painekiertorasituksen alaisena.
Järjestelmän kapasiteetti, sisäinen kokoonpano ja materiaalivalinta mukautuvat laitoksen erityisvaatimuksiin. Käsittelymäärät vaihtelevat pienistä lisäkuivareista suuriin primääriuunin poistojärjestelmiin. Materiaalispesifikaatiot voivat sisältää ruostumatonta terästä, kumipäällysteistä hiiliterästä tai erikoispinnoitteita, jotka perustuvat syövyttävyysarviointiin ja budjettiparametreihin. Asiakkaat saavat suunniteltuja ratkaisuja yleisten laitteiden sijaan.
Poistoaukon pölypitoisuudet täyttävät jatkuvasti lakisääteiset raja-arvot ilman monimutkaista ohjauslogiikkaa tai toistuvia välineiden vaihtoja. Järjestelmä ylläpitää vaatimustenmukaisuutta vaihtelevien tuotantomäärien ja polttoaineen laadun vaihteluiden aikana eliminoiden sakkoriskit ja toiminnan epävarmuuden.
| Kriteerit | Wet Scrubber | Kuivapussisuodatin |
|---|---|---|
| Lämpötilan sieto | 260 C asti | 130 C asti |
| Median vaihtotaajuus | Minimi (ei mitään) | 12-24 kuukauden välein |
| Happaman kaasun poisto | Kyllä (lisäaineilla) | Ei |
| Integroitu jäähdytys | Kyllä | Ei |
| Toimintavarmuus | Korkea (90 % käyttöaika) | kohtalainen (70-80 %) |
| Veden kulutus | Keskitaso (kierrätetty) | Eine |
| Vuotuiset käyttökustannukset | Alempi (5-7K) | Korkeampi (15-20 000) |
Tämä vertailu osoittaa, että märkäpesutekniikka tarjoaa erinomaisen suorituskyvyn metallurgisissa sovelluksissa, joissa korkean lämpötilan ja suuren pölykuormituksen olosuhteet ovat vakiotoimintaparametreja.
Oikea laitevalinta edellyttää erityisten käyttöolosuhteiden kattavaa arviointia. Insinöörit tarvitsevat seuraavat tiedot laatiakseen tarkkoja ehdotuksia ja varmistaakseen tyydyttävän suorituskyvyn:
Pakokaasun tilavuusvirtaus (mitattuna kuutiometreinä tunnissa tai CFM)
Tulokaasun lämpötila-alue ja odotetut vaihtelut
Pölypitoisuus sisääntulossa (grammaa kuutiometriä kohti tai jyviä kuutiojalkaa kohti)
Pölyn hiukkaskokojakautuma ja koostumusanalyysi
Kemiallisten yhdisteiden (rikkioksidi, rikkivety) läsnäolo ja pitoisuus
Saatavilla asennuspinta-ala ja korkeusvara
Veden laatuominaisuudet ja saatavuus laitoksella
Lainkäyttöalueellasi sovellettavat ympäristöpäästöstandardit
Tuotantoaikataulu ja vaadittu järjestelmän käytettävyysprosentti
Nykyaikaiset toimittajat tarjoavat kattavia, integroituja ratkaisuja, jotka poistavat hankintaprosessin monimutkaisuuden. Pääpesuriastian lisäksi täydelliset järjestelmät sisältävät:
Suunniteltu tulo- ja poistokanavat oikeilla laajennusliitoksilla
Keskipakokiertopumput, jotka on mitoitettu jatkuvaan teollisuuskäyttöön
Automatisoidut ruiskutussuuttimet tasaiseen nesteen jakautumiseen
Lietteen keräys- ja käsittelylaitteet
Sähköiset ohjausjärjestelmät lämpötilan ja paineen valvonnalla
Rakenteelliset tukikehykset, jotka on suunniteltu sivustosi olosuhteisiin
Täydellinen tekninen dokumentaatio ja käyttöoppaat
Käyttöönottotuki ja henkilöstön koulutus
Tämä paketoitu lähestymistapa yksinkertaistaa hankintaa, asennusta ja jatkuvaa hallintaa verrattuna komponenttien kokoamiseen useilta toimittajilta.
Onnistunut käyttöönotto riippuu asianmukaisesta suunnittelusta ja toteutuksesta asennusvaiheessa. Sijainnin tulee tarjota riittävä pohjakapasiteetti täytetyn tornin painolle, tyypillisesti 5-15 tonnia aluksen koosta riippuen. Asianmukainen viemäröinti lietteen hävittämiseksi ja veden poistamiseksi on välttämätöntä. Sähkö- ja vesiliitännät on vahvistettava ennen laitteiden saapumista.
Tornirakenteen pystysuuntainen kohdistus on kriittinen tasapainoisen sisäisen virtauksen jakautumisen ja optimaalisen suorituskyvyn kannalta. Ammattimaiset asennustiimit käyttävät tarkkuusinstrumentteja varmistaakseen luodin kohdistuksen alan standardien mukaisesti. Oikein tiivistetyt kanavaliitännät estävät ilman ohituksen ja ylläpitävät keräystehokkuutta.
Kun järjestelmät ovat käytössä, ne vaativat vain vähän käytännön hallintaa. Käyttäjien tulee valvoa sisääntulon lämpötilaa ja säilyttää parametrit suunnitteluspesifikaatioiden puitteissa. Painemittarit seuraavat järjestelmän vastusta ja varoittavat varhaisessa vaiheessa mahdollisista tukoksia tai toimintaongelmista. Keräyskaivon vedenpinnan taso vaatii määräajoin visuaalisen vahvistuksen. Silmämääräinen perustarkastus vuotojen tai epätavallisten melukuvioiden varalta auttaa tunnistamaan huoltotarpeet ajoissa.
Kuukausittain: Puhdista ruiskutussuuttimet estämään sumutuksen tehokkuutta heikentävien mineraalien kertymistä. Tarkista pumpun laakerit ja tiivisteet kulumisen varalta.
Neljännesvuosittain: Lietteen poisto keräysaltaalta. Ota näyte ja analysoi kierrätetystä vedestä pH-tasapaino ja korroosionestoainepitoisuus. Tarkasta, ettei sisäpinnoille pääse kalkkia kertymään.
Vuosittainen: Tornien sisäpintojen ammattimainen tarkastus pätevien teknikkojen toimesta. Pumpun tiivisteen vaihto, jos kuluminen on selvää. Vedenkäsittelyjärjestelmän täydellinen analyysi ja mahdollinen kemiallisten lisäaineiden vaihto.
Tämä ennakoiva huoltoaikataulu maksaa tyypillisesti viidenneksen hätäkorjausten ja odottamattomien seisokkien kustannuksista.
Koksin kuivaustoiminnot aiheuttavat monimutkaisia ilmanlaadun haasteita yksinkertaisen pölynkeräyksen lisäksi. Korkean lämpötilan pakokaasu kuljettaa haihtuvia orgaanisia yhdisteitä, rikkidioksidia ja hienojakoisia hiukkasia, jotka uhkaavat ympäristön noudattamista. Oikein suunniteltu ja käytetty märkäpesuri käsittelee kaikkia kolmea samanaikaisesti.
Hiukkasten vähentäminen ylittää tyypillisesti yli 95 prosenttia, kun se on suunniteltu tietyille sisäänmenon pölypitoisuuksille. Lämpötilan lasku tuloaukosta ulostuloon saavuttaa 80-100 celsiusastetta, mikä hyödyttää loppupään laitteita ja vähentää lämpövaikutusta paikalliseen ilmanlaatuun. Rikkiyhdisteen poistotehokkuus vaihtelee 60-80 prosentin välillä liukenemalla kierrätettyyn veteen, ja parannettu suorituskyky on saavutettavissa alkalisen lisäaineen annostelulla.
Moderni savukaasujen pesutorni teknologia sisältää veden kierrätyksen ympäristöjalanjäljen ja käyttökustannusten minimoimiseksi. Kerätty liete laskeutuu altaaseen säännöllistä poistoa varten, jolloin jätteet tiivistyvät hallittavaan tilavuuteen. Monet laitokset lähettävät tämän materiaalin onnistuneesti asianmukaisille teollisuusjätteen käsittelijöille kaatopaikan sijaan, mikä tukee kiertotalouden periaatteita.
Veden purkamisen laatu paranee jatkuvasti kierrätysprosessin myötä, kun sedimentti laskeutuu ja suspendoituneet kiintoaineet vähenevät. Veden lopullinen purkaminen vaatii tyypillisesti vain perus pH-säädön ennen ympäristöön päästämistä.
Ympäristöjärjestöt maailmanlaajuisesti asettavat erityiset päästörajat teollisuusprosessien pölylle, lämpötilalle ja kemiallisille yhdisteille. Märkäpesutekniikka täyttää tai ylittää nämä vaatimukset jatkuvasti ja toimii tyypillisesti 30–40 prosentin marginaalilla lakisääteisten kynnysten alapuolella. Tämä tarjoaa toimintapuskurin tuotantonopeuden vaihteluille ja polttoaineen laadun muutoksille, jotka muutoin aiheuttaisivat vaatimustenmukaisuusrikkomuksia.
Täydellinen integroitu märkäpesurijärjestelmä tyypillisiin keskikokoisiin koksaustoimintoihin vaatii pääomasijoituksia alueella, joka on yleisesti perusteltua ympäristövaatimusten ja tuotannon suoja-arvon perusteella. Vaikka järjestelmän alkukustannukset ylittävät yksinkertaiset kuivakeräysvaihtoehdot, kokonaisomistuskustannukset suosivat merkittävästi märkäpesua 10 vuoden käyttöjaksojen aikana.
Keskeisiä kustannustekijöitä ovat:
Aluksen rakenne ja sisäiset komponentit: 40-45 prosenttia kokonaismäärästä
Pumppaus, putkisto ja apulaitteet: 25-30 prosenttia
Säätimet, instrumentointi ja sähkö: 15-20 prosenttia
Asennus, testaus ja käyttöönotto: 10-15 prosenttia
Kuivasuodatinjärjestelmiin kertyy merkittäviä juoksevia kuluja suodattimen vaihdosta, joka tapahtuu useita kertoja vuodessa korkeissa lämpötiloissa. Märkäpesurit eliminoivat tämän toistuvan kulun lähes kokonaan. Vedenkulutuskustannukset kompensoidaan kierrätysjärjestelmillä, jotka ottavat talteen ja käyttävät uudelleen 80-90 prosenttia kierrätetystä tilavuudesta. Pumpun käytön sähkönkulutus on vaatimaton verrattuna kuivasuodattimen pulssipuhdistuksen paineilmatarpeeseen.
Märkäpesun vuotuinen käyttökustannusetu on tyypillisesti 10 000–15 000 valuuttayksikköä verrattuna vastaaviin kuivasuodatusjärjestelmiin viiden vuoden aikana. Pelkästään tämä säästö oikeuttaa järjestelmän valinnan, joka perustuu puhtaasti taloudelliseen analyysiin, ennen kuin harkitaan luotettavuutta ja ympäristöystävällisyyttä.
Ympäristörikkomuksista määrätään seuraamuksia, jotka vaihtelevat kohtalaisista sakoista laitoksen sulkemismääräyksiin, riippuen lainkäyttöalueen vakavuudesta. Laitevioista johtuvat tuotantokatkot maksavat huomattavasti enemmän kuin järjestelmän rutiinihuolto. Vakuutusmaksut heijastavat toimintavarmuutta ja ympäristönsuojeluhistoriaa. Märkäpesurijärjestelmät vähentävät kaikkia kolmea riskiluokkaa samanaikaisesti ja tarjoavat taloudellisen suojan suorien käyttökustannussäästöjen lisäksi.
Vedenkulutus riippuu järjestelmän koosta ja tulokaasun lämpötilasta, tyypillisesti 100-500 litraa käyttötuntia kohden. Integroidut kierrätysjärjestelmät palauttavat kuitenkin 80–90 prosenttia tästä määrästä uudelleenkäyttöön, mikä vähentää merkittävästi nettokulutusta. Useimmat laitokset huomaavat, että täydennysveden tarve on yllättävän vaatimaton, usein alle 10-20 litraa tunnissa, kun otetaan huomioon kierrätystehokkuus ja haihtumishäviöt.
Käyttö ilman aktiivista suihkekiertoa johtaisi nopeasti järjestelmän vaurioitumiseen korkean lämpötilan kaasun kosketuksesta kuiviin sisäpintoihin. Nykyaikaisissa järjestelmissä on automaattiset sammutuslukot, jotka lopettavat tuotannon syötön, jos vedenpaine laskee minimitason alapuolelle. Tämä suoja estää katastrofaaliset vahingot ja antaa käyttäjille aikaa käsitellä toimitusongelmat ennen tuotannon uudelleen aloittamista.
Lietteen kerääntymisnopeus riippuu sisäänmenon pölypitoisuudesta ja järjestelmän koosta. Tyypilliset tilat poistavat laskeutuneen materiaalin kuukausittain, vaikka jotkin suuren pölykuormituksen sovellukset vaativat viikoittaisen poiston. Nykyaikaisissa keräysaltaissa on kalteva pohja ja tyhjennysaukot, jotka mahdollistavat täydellisen tyhjennyksen ilman käsin pääsyä ahtaisiin tiloihin. Useimmat laitokset tekevät sopimukset teollisuusjätteen asiantuntijoiden kanssa säännöllisestä keräyksestä ja asianmukaisesta hävittämisestä.
Pelkästään vesi tarjoaa rajoitetun rikkiyhdisteen poistokyvyn, tyypillisesti 30-40 prosentin tehokkuuden yksinkertaisen liuottamisen ansiosta. Parannettu suorituskyky, joka vaatii 70-80 prosentin poistotehokkuuden, edellyttää emäksisten lisäaineiden annostelua happamien kaasujen neutraloimiseksi kemiallisesti. Natriumhydroksidin tai emäksisen lietteen lisäys on vakiokäytäntö ammattikäyttöön tarkoitetuissa järjestelmissä. Annostelulaitteisto toimii automaattisesti lähtökaasuanalyysin perusteella, minimoiden kemikaalien kulutuksen säilyttäen samalla tavoitesuorituskyvyn.
Märkäpesurijärjestelmät ovat huomattavasti vähemmän monimutkaisia kuin vastaavat kuivasuodatusjärjestelmät. Koulutus vaatii tavallisesti 1–2 päivän käytännön opetuksen, joka kattaa pumpun käytön, suuttimien puhdistuksen, lietteenpoistotoimenpiteet ja perusvianmäärityksen. Useimmat käyttäjät oppivat nopeasti rutiinihuoltotehtävistä. Monimutkaisempia vuositarkastuksia tai komponenttien vaihtoa varten on saatavilla ammattitaitoista teknikkojen tukea toimittajilta.
Liian suuret pölykuormat heikentävät keräystehokkuutta kohtalaisesti ja nopeuttavat lietteen kertymistä, mikä vaatii tiheämpää pesualtaan puhdistusta. Nykyaikaiset mallit sisältävät kapasiteettimarginaalin tyypillisten käyttövaihteluiden käsittelemiseksi ilman merkittävää suorituskyvyn heikkenemistä. Suunniteltuja määritelmiä ylittävä jatkuva toiminta vaatii kuitenkin lopulta järjestelmän kokoa tai lisäkeräysvaiheita vaatimustenmukaisuuden ylläpitämiseksi. Säännöllinen seuranta ulostulon pölymittauksella varoittaa varhaisessa vaiheessa, jos säätöjä tarvitaan.
Märkäpesurijärjestelmät toimivat suhteellisen hiljaisesti verrattuna kuivakeräimiin, joissa on äänekäs pulssipuhdistus. Kiertopumpun toiminta ja kaasuvirtaus tornin läpi synnyttävät tyypillisesti alle 85 desibelin äänitasot etäisyydellä, mikä täyttää useimmat teollisuuslaitosstandardit. Muita äänenvaimennusmateriaaleja voidaan käyttää, jos asennuspaikalla on erityisiä melurajoituksia.
Hyvin hoidetut järjestelmät toimivat tyypillisesti menestyksekkäästi 15-20 vuotta ennen kuin suuri komponenttivaihto tulee tarpeelliseksi. Vankka teräsrakenne kestää käytön kulumista, kun ennaltaehkäisevää huoltoa noudatetaan johdonmukaisesti. Ruiskun kokoojat, pumpun tiivisteet ja ei-rautametalliset sisäosat saattavat vaatia vaihtoa 7-10 vuoden välein riippuen veden laadusta ja käsitellyn kaasun kemiallisesta koostumuksesta. Tämä pidennetty käyttöikä parantaa merkittävästi pitkän aikavälin taloudellista suorituskykyä verrattuna vaihtoehtoihin, jotka vaativat usein vaihtoa.
