Pölysuodatinpatruunatekniikka: Maksimoi tehokkuus ja käyttöikä teollisissa sovelluksissa
Tekijä Admin
Pölysuodatinpatruunat edustavat nykyaikaisten teollisuuden pölynkeräysjärjestelmien sydäntä. Nämä näennäisesti yksinkertaiset lieriömäiset komponentit suorittavat kriittisen tehtävän erottaa pienet hiukkaset ilmavirroista ja usein määrittävät, onko laitos ympäristön vaatimusten mukainen, suojelee työntekijöiden terveyttä ja toimiiko kustannustehokkaasti. Silti niiden suoraviivaisen ulkonäön takana piilee pitkälle kehitetty materiaalitiede, tarkka suunnittelu ja kehittyvä teknologia, joka jatkaa suodatuksen suorituskyvyn rajoja.
Kasettiteknologian ymmärtäminen – suodatinmateriaalin molekyylirakenteesta kehittyneisiin pinnoitusjärjestelmiin – mahdollistaa laitospäälliköiden ja insinöörien tekemisen tietoon perustuvissa päätöksissä järjestelmän valinnasta, huoltokäytännöistä ja optimointistrategioista, jotka vähentävät kustannuksia ja parantavat ympäristötuloksia.
Suodatinpatruunan perusteiden ja arkkitehtuurin ymmärtäminen

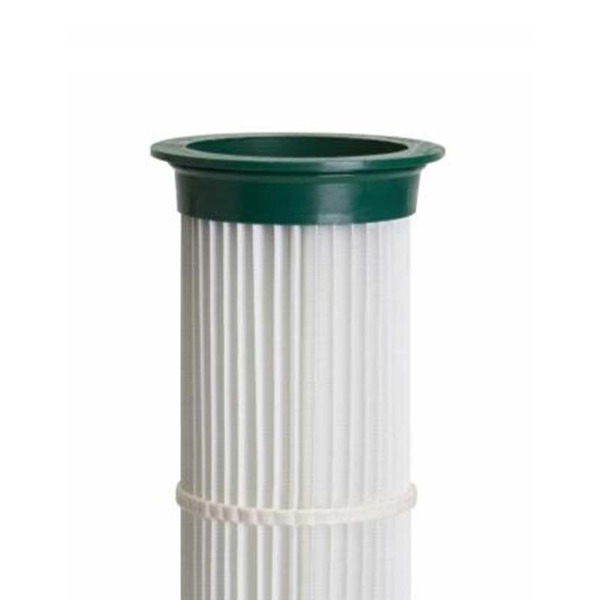

A pölysuodatinpatruuna koostuu useista kerroksista valmistettua materiaalia, jotka on liitetty yhteen suodatuselementin luomiseksi. Toisin kuin litteissä suodattimissa tai perinteisissä pussisuodattimissa, patruunoissa on laskostettu rakenne, joka moninkertaistaa hiukkasten talteenoton tehokkaan pinta-alan.
Kasetin rakenne ja muotoilu
Laskostettu rakenne on ominaisuus, joka erottaa patruunat muista suodatintyypeistä. Pystysuorat laskokset (yleensä 20-40 per patruuna) kulkevat ylhäältä alas luoden aallotetun pinnan, joka lisää dramaattisesti hiukkasten talteenottoaluetta. Yksi patruuna, jonka halkaisija on noin 10 tuumaa ja korkeus 22 tuumaa, voi tarjota 300–500 neliöjalkaa suodatuspinta-alaa, mikä vastaa useita litteitä suodattimia huomattavasti pienemmällä jalanjäljellä.
Kerrosrakenne sisältää:
Sisäinen tukiholkki: Jäykkä rakenne, joka estää romahtamisen paine-eron vaikutuksesta
Ensisijainen suodatinmateriaali: Pääkerros, joka vangitsee hiukkasia
Toissijaiset kerrokset: Lisäsuodatuspinnat parantavat tehokkuutta ja pitkäikäisyyttä
Ylä- ja alapäädyt: Tiivisteelementit estävät ohituksen suodatinmateriaalin ympäriltä
Liimajärjestelmät: Liimaa kerrokset yhteen säilyttäen samalla materiaalin läpäisevyyden
Kuinka laskostettu muotoilu parantaa suorituskykyä
Laskostettu kokoonpano tarjoaa useita suorituskykyetuja litteisiin suodattimiin verrattuna. Lisäämällä pinta-alaa 5-10 kertaa samankokoisiin litteisiin paneeleihin verrattuna laskostetut patruunat mahdollistavat pienemmän pintanopeuden (ilman nopeuden suodattimen pinnalla), mikä vähentää painehäviötä ja parantaa keräystehokkuutta. Pienempi painehäviö tarkoittaa, että järjestelmän tuuletin tarvitsee vähemmän tehoa saavuttaakseen saman ilmavirran, mikä vähentää suoraan energiankulutusta.
Pieni jalanjälki on toinen suuri etu. A patruunan pölynkerääjä laskostettuja elementtejä sisältävät lattiatilat vievät huomattavasti vähemmän lattiatilaa kuin vastaavan ilmavirran saavuttavat baghouse-järjestelmät. Tämä tilatehokkuus on johtanut laajaan käyttöön tiloissa, joissa on rajoitetusti käytettävissä olevaa aluetta.
Suodatinmateriaalit: Tiede ja valinta
Itse suodatinmateriaali – materiaali, joka itse asiassa kerää pölyhiukkasia – on siellä, missä suurin osa patruunateknologian innovaatioista tapahtuu. Erilaiset mediamateriaalit tarjoavat erilaiset suorituskykyominaisuudet eri sovelluksiin.
Lasikuitumateriaali
Lasikuitu oli alkuperäinen suodatinpatruuna, ja se on edelleen yleinen yleiskäyttöisissä sovelluksissa. Hartsilla sidotuista satunnaisesti suuntautuneista lasikuiduista koostuvat lasikuitumateriaalit tarjoavat hyvän kemiallisen kestävyyden, korkean lämpötilan (jopa 260 °C) ja kustannustehokkuuden. Lasikuidulla on kuitenkin kohtalaiset pölynvapautusominaisuudet ja ne voivat kärsiä emäksistä tietyissä kemiallisissa ympäristöissä.
Lämpötila-alue: aina 260°C asti
Kemiallinen kestävyys: Hyvä useimmille hapoille; rajoitettu alkaliselle altistukselle
Pölykakun vapautus: kohtalainen; Pölyä saattaa kertyä takaisin puhdistuksen aikana
Kustannukset: Matalasta kohtalaiseen
Tyypilliset sovellukset: Valimot, metallintyöstö, yleinen teollisuuspöly
Polyesteriäiäimateriaali
Polyesterikuidut tarjoavat paremmat pölynpoistoominaisuudet lasikuituihin verrattuna, mikä vähentää suodattimen puhdistuksessa tarvittavaa voimaa. Tämä hellävarainen puhdistus vähentää suodatinmateriaalin väsymistä ja pidentää käyttöikää. Polyesteri kestää kosteutta paremmin kuin lasikuitu, mutta sillä on alhaisempi maksimilämpötilakyky.
Lämpötila-alue: aina 150°C asti
Kemiallinen kestävyys: Hyvä useimmille hapoille ja emäksille; rajoitettu vahvoihin hapettimiin
Pölykakun vapautus: Erinomainen; puhdistaa erittäin helposti pulssitapahtumien aikana
Kustannukset: Kohtalainen
Tyypilliset sovellukset: Lääketeollisuus, elintarviketeollisuus, sementtitehtaita
PTFE-pinnoitettu materiaali
Polytetrafluorieteeni (PTFE) on synteettinen fluoripolymeeri, jota levitetään ohuena pinnoitteena suodatinmateriaalin pinnoille. PTFE-pinnoite parantaa dramaattisesti pölykakun vapautumista – pöly käytännössä liukuu pois suodattimen pinnalta sen sijaan, että se vaatisi aggressiivista puhdistusta. Tämä tekniikka on mullistanut patruunasuodattimen suorituskyvyn erityisesti haastavissa pölyissä.
Pölyn vapautuminen: Poikkeuksellinen; minimaalinen tartunta pölytyypistä riippumatta
Lämpötilan yhteensopivuus: Materiaalista riippuvainen (yleensä 150-260 °C perusmateriaalista riippuen)
Kosteudenkestävyys: Erinomaiset hydrofobiset ominaisuudet estävät kosteuden imeytymisen
Kustannukset: korkea; merkittävä palkkio päällystämättömään materiaaliin verrattuna
Tyypilliset sovellukset: Tahmea pöly, märkäprosessit, suurtaajuuspuhdistusvaatimukset
Nanokuitumedia
Huippuluokan nanokuituteknologia käyttää erittäin hienoja synteettisiä kuituja (halkaisijaltaan usein alle 1 mikrometrin) erittäin tiheiden suodatinpintojen luomiseen. Näiden välineiden keruutehokkuus on 99,95-99,99 % ja vangitsee jopa 0,3 mikronin hiukkasia. Nanokuitumateriaalit vapauttavat myös erinomaisesti pölyä ja voivat vähentää merkittävästi suodattimen puhdistustiheyttä.
Keräyksen tehokkuus: 99,95-99,99 % jopa 0,3 mikronin hiukkasille
Pölyn vapautuminen: Superior; tarvitaan minimaalinen puhdistusvoima
Suodattimen käyttöikä: Laajentunut 30-50 % verrattuna perinteisiin materiaaliin
Kustannukset: Premium-hinnoittelu; kustannustehokkain mediavaihtoehto
Tyypilliset sovellukset: Lääketeollisuus, elektroniikka, erittäin puhtaat ympäristöt
Kehittyneet pinnoitusjärjestelmät ja pintakäsittelyt
Perusmateriaalikuitujen lisäksi pintapinnoitteet ja käsittelyt vaikuttavat dramaattisesti suodattimen suorituskykyyn. Nämä mikroskooppisesti ohuet kerrokset muokkaavat pölyn vuorovaikutusta suodattimen pintojen kanssa.
PTFE-pinnoitustekniikka
PTFE (teflon) -pinnoite luo liukkaan pinnan, johon pölyhiukkaset eivät pääse helposti kiinni. Pinnoite levitetään sähkösumutuksella tai muilla tarkkuusmenetelmillä yhtenäisen, tyypillisesti 20-50 mikronia paksun kerroksen muodostamiseksi. PTFE-pinnat ovat luonnostaan hydrofobisia, hylkivät kosteutta ja estävät kosteuden aiheuttaman pölyn paakkuuntumisen.
PTFE-pinnoitteen edut ovat huomattavia:
Dramaattinen parannus pölyn vapautumisessa: Kakun puhdistusvoima vähenee 50-70 %
Alennettu puhdistustiheys: Pulssipuhdistus voi olla vähemmän aggressiivinen, mikä pidentää materiaalin käyttöikää
Kosteuden käsittely: Erinomainen suorituskyky kosteissa tai märissä prosessiympäristöissä
Tarttuvan pölyn suorituskyky: Käsittelee suklaata, mineraaleja, liimoja, jotka sokaisisivat päällystämättömän materiaalin
Suodattimen käyttöiän pidentäminen: 30-50 % pidempi käyttöikä verrattuna päällystämättömiin materiaaleihin
Oleofobiset (öljyä hylkivät) pinnoitteet
Oleofobiset pinnoitteet hylkivät öljyjä ja lipidejä, estäen öljypitoisen pölyn paakkuuntumisen ja sokeuttamasta suodattimia. Nämä pinnoitteet ovat erityisen arvokkaita työstöissä, joissa metallintyöstönesteen aerosolit yhdistyvät metallipölyyn muodostaen sitkeitä pölykakkuja. Oleofobiset pinnoitteet säilyttävät tehokkuutensa, vaikka perusmateriaalit täyttyvät pölyhiukkasista.
Sähköstaattinen pinnoite
Jotkut patruunat käyttävät sähköstaattisesti varattua kuitutekniikkaa hiukkasten talteenoton tehostamiseksi. Varaukset houkuttelevat hienoja hiukkasia, mikä parantaa submikronisten hiukkasten keräystehoa. Sähköstaattiset vaikutukset säilyvät, vaikka staattiset varaukset haihtuvat vähitellen suodattimen käyttöiän aikana, mikä tekee siitä tehokkaan pitkän aikavälin lisäyksen.
Antimikrobiset pintakäsittelyt
Farmaseuttisissa, elintarvikejalostus- ja puhdastilasovelluksissa mikrobien kasvua estävät pintakäsittelyt estävät bakteerien ja sienten suodattimen kolonisoitumisen. Nämä hoidot eivät poista mikrobeja, mutta hidastavat niiden kasvua ja pidentävät suodattimen hyväksyttävää käyttöikää ennen kuin mikrobikontaminaatio vaatii vaihtamista.
Itsepuhdistuvat pinnat
Syntyvät hydrofobiset nanokuvioidut pinnat jäljittelevät lootuksen lehtien ominaisuuksia ja luovat superhydrofobisen vaikutuksen, joka karistaa sekä kosteuden että hienot hiukkaset pienellä puhdistusvoimalla. Nämä edistyneet pinnat lupaavat pidentää suodattimen käyttöikää entisestään ja samalla vähentää puhdistusenergian tarvetta.
Keskeisten suorituskykyominaisuuksien ymmärtäminen
Keräyksen tehokkuus
Keräystehokkuus mittaa, kuinka suuri prosenttiosuus suodattimeen tulevista hiukkasista otetaan talteen. Patruuna, jonka teho on 99,5 %, päästää 0,5 % sisään tulevista hiukkasista läpi. Tämä näennäisesti pieni prosenttiosuus voi olla merkittävä suurissa sovelluksissa.
Tehokkuus vaihtelee hiukkaskoon mukaan, ja useimmat patruunat eivät pysty sieppaamaan erittäin hienoja hiukkasia (alle 1 mikrometri). Myös tehokkuus muuttuu suodattimen käyttöiän aikana – tehokkuus kasvaa tyypillisesti pölyn kerääntyessä suodattimen pinnalle ja muodostaen ylimääräisen suodatuskerroksen, kunnes kertynyt pölykakku tulee niin paksuksi, että ilma alkaa kulkea sen ympärillä eikä sen läpi.
Painehäviö
Painehäviö on suodatinmateriaalin aiheuttama vastus ilmavirtaukselle. Alkupainehäviö puhtailla suodattimilla on tyypillisesti 2–5 tuumaa vesipatsasta riippuen materiaalin rakenteesta ja ilman pinnan nopeudesta. Kun pölyä kertyy, painehäviö kasvaa lineaarisesti, kunnes puhdistus tapahtuu. Suurin sallittu painehäviö (tyypillisesti 6-8 tuumaa vesipatsasta) käynnistää automaattiset puhdistusjaksot.
Painehäviön ymmärtäminen on ratkaisevan tärkeää järjestelmän energiatehokkuuden kannalta. Painehäviön nousu 2 tuumaa edellyttää, että tuuletin kuluttaa noin 15-20 % enemmän tehoa. Säännöllinen suodattimen vaihto ennen kuin painehäviö muuttuu liian suureksi on olennainen huoltotoimi, joka vaikuttaa suoraan käyttökustannuksiin.
Ilmavirran kapasiteetti
Kuutiojalkoina minuutissa (CFM) tai kuutiometreinä tunnissa (CMH) mitattuna ilmavirtauskapasiteetti ilmaisee pölyisen ilman määrän, jonka patruuna pystyy käsittelemään. Ilman virtauskapasiteetti riippuu suodattimen pinta-alasta, väliaineen läpäisevyydestä ja hyväksyttävästä painehäviöstä. Yksi patruuna käsittelee tyypillisesti 300-1 200 CFM näistä tekijöistä riippuen.
Järjestelmän mitoituksessa on otettava huomioon kaikkien päästöpisteiden samanaikainen toiminta sekä turvamarginaali tulevaa laajentamista varten. Alimittaiset järjestelmät eivät pysty ylläpitämään vaadittua ilmannopeutta pölyn talteenottoon, mikä johtaa hajapäästöihin ja riittämättömään keräämiseen.
Lämpötilakyky
Suurin jatkuva käyttölämpötila vaihtelee materiaalityypin ja pinnoitteen mukaan. Lasikuitu ja korkean lämpötilan polyesterit kestävät 250-260 °C, kun taas tavallinen polyesteri on rajoitettu 150 °C:seen. PTFE-pinnoite ei muuta pohjamateriaalin lämpötilarajoja, mutta tarjoaa erinomaisen suorituskyvyn näissä rajoissa. Nanokuitumateriaalin lämpötilakyky riippuu peruskuidun koostumuksesta.
Lyhyet lämpötilan poikkeamat jatkuvan arvon yläpuolella ovat siedettäviä (5-10 minuuttia yli nimellislämpötilan aiheuttaa harvoin pysyviä vaurioita), mutta jatkuva käyttö korkeissa lämpötiloissa aiheuttaa nopean hajoamisen. Lämpötilan hallinnasta tulee kriittistä korkean lämpötilan sovelluksissa, kuten valimoissa ja terästehtaissa.
Patruunan suodattimen käyttöikään vaikuttavat tekijät
Pölyn pitoisuus ja tyyppi
Korkea pölypitoisuus tyhjentää suodattimen kapasiteetin nopeammin, ja se on vaihdettava useammin. Hieno pöly tukkii materiaalin helpommin kuin karkea pöly. Tahmea pölykiinnitys lyhentää suodattimen tehokasta käyttöikää vaatimalla aggressiivisempaa puhdistusta. Hygroskooppinen pöly, joka imee kosteutta, voi paakkuuntua ja sulkea suodattimet. Pölyominaisuuksien ymmärtäminen mahdollistaa realististen suodattimien käyttöiän ennustamisen.
Käyttöolosuhteet
Jatkuva toiminta suunnittelukapasiteetilla tuottaa ennustettavan suodattimen käyttöiän. Osakuormakäyttö voi pidentää suodattimen käyttöikää vähentämällä pölyn kuormitusnopeutta. Toistuvat käynnistys-pysäytysjaksot voivat lyhentää käyttöikää käynnistyksen aikana esiintyvien painepiikkien vuoksi. Lämpötilan vakaus parantaa suodattimen käyttöikää; lämpötilan vaihtelut aiheuttavat väliaineen supistumista ja laajenemista, mikä kiihdyttää kuidun väsymistä.
Huoltokäytännöt
Aggressiivinen suodattimen puhdistus (liiallinen pulssipaine tai -taajuus) väsyttää mediakuituja ja lyhentää käyttöikää. Riittämätön puhdistus, joka mahdollistaa paineen laskun liian suuren nousun, voi kuitenkin aiheuttaa pysyvän materiaalin tukkeutumisen. Oikeat puhdistusparametrit – tasapainotettu ylläpitämään kohtuullinen painehäviö ilman liiallista kuormitusta – optimoivat suodattimen käyttöiän.
Asennuksen laatu
Päätykansien huono tiivistys mahdollistaa likaisen ilman ohituksen, mikä lyhentää suodattimen todellista käyttöikää sisäisen ohituksen kautta todellisen materiaalin kulumisen sijaan. Virheellinen kasetin asennus, joka jättää aukkoja tai vahingoittaa päätykansia, heikentää järjestelmän suorituskykyä ensimmäisestä päivästä lähtien.
Asuinympäristö
Korkea kosteus voi nopeuttaa pölyn paakkuuntumista ja materiaalin heikkenemistä. Äärimmäiset lämpötilavaihtelut rasittavat mediakuituja. Happamia tai emäksisiä höyryjä sisältävät syövyttävät ympäristöt syövyttävät kemiallisesti väliaineita. Keräyslaitteiden suojaaminen ankarilta ympäristöolosuhteilta pidentää komponenttien käyttöikää merkittävästi.
Kasetin suorituskyvyn ja huollon optimointi
Suodattimen puhdistusstrategiat
Pulssisuihkupuhdistus, yleisin patruunoiden puhdistusmenetelmä, lähettää korkeapaineista paineilmaa suodatinmateriaalin läpi päinvastaisessa järjestyksessä. Tämä puhdistusmenetelmä on tehokas ja luotettava. Optimaalinen suorituskyky vaatii kuitenkin huolellista pulssipaineen ja -taajuuden kalibrointia.
Pulssin paine: Tyypillisesti 80-100 PSI paineilma; liiallinen paine (yli 120 PSI) vahingoittaa materiaalia
Pulssin kesto: 50-200 millisekuntia; pidemmät pulssit eivät paranna puhdistusta, mutta lisäävät materiaalin rasitusta
Puhdistustiheys: Automaattiset järjestelmät mittaavat painehäviön ja käynnistävät puhdistuksen, kun esiasetettu kynnys saavutetaan, tyypillisesti 2–24 tunnin välein sovelluksesta riippuen
Solenoidiventtiilin ajoitus: Tarkka venttiilin toiminta on kriittinen; kuluneet tai huonosti säädetyt venttiilit luovat epäsäännöllisiä puhdistuskuvioita
Valvonta ja ennakoiva huolto
Nykyaikaisissa patruunan keräilijöissä on painehäviöanturit, jotka mahdollistavat reaaliaikaisen valvonnan. Painehäviön piirtäminen ajan myötä paljastaa suodattimen suorituskyvyn trendit. Jos painehäviö kasvaa odotettua nopeammin, tämä on merkki mahdollisista ongelmista:
Pölyn ohitus: Nopea paineen nousu voi olla merkki tiivistevirheestä tai kasetin väärästä kiinnityksestä
Mediavauriot: Revennyt tai puhjennut suodatinmateriaali näyttää äkillisen painepiikin
Kosteuden kerääntyminen: Märkä pöly tukkii materiaalin aiheuttaen liiallisen paineen nousun
Puhdistusjärjestelmän vika: Riittämätön puhdistus mahdollistaa asteittaisen paineen nousun
Todellisen painehäviön suorituskyvyn vertailu historialliseen lähtötasoon paljastaa uusia ongelmia ennen järjestelmävian ilmenemistä, mikä mahdollistaa ennakoivan huoltoaikataulun.
Paineilman laatu
Pulssisuihkupuhdistus riippuu puhtaasta, kuivasta paineilmasta. Ilmakompressoreista peräisin olevat öljyaerosolit peittävät suodatinmateriaalin ja vähentävät puhdistustehoa. Vesihöyry tiivistyy kylminä päivinä ja muodostaa märkiä pölykakkuja. Paineilmajärjestelmän laadukkaat kuivaimet ja suodattimet ovat välttämättömiä huoltoinvestointeja, jotka pidentävät suodattimen käyttöikää ja vähentävät puhdistusjärjestelmän vikoja.
Suodattimen käyttöiän pidentäminen taloudellisesti
Useat strategiat vähentävät suodattimen vaihtotiheyttä:
Ylimitoitus: Suuremman kapasiteetin patruunoiden määrittäminen pienemmällä ilmanpinnan nopeudella vähentää painehäviötä ja pidentää käyttöikää 20-30 %
Esisuodatus: Karkeiden hiukkasten poistaminen ennen kuin ne saavuttavat pääkasetteja suojaa kalliita hienomateriaalikasetteja
Laadukas media: Ensiluokkaiset PTFE-pinnoitetut tai nanokuitumateriaalit maksavat aluksi enemmän, mutta tarjoavat 30–50 % pidemmän käyttöiän ja tarjoavat erinomaisen taloudellisen arvon
Ympäristönvalvonta: Kosteuden ja lämpötilan hallinta keräyskotelossa vähentää pölyn paakkuuntumisongelmia
Oikea puhdistus: Optimoidut pulssiparametrit ylläpitävät suodattimen kunnon ilman liiallista rasitusta
Tehokkuuden heikkenemisen ja optimoinnin ymmärtäminen
Kuinka tehokkuus muuttuu suodattimen käyttöiän aikana
Puhtaan patruunan tehokkuus heijastaa suodatinmateriaalin luontaista sieppauskykyä. Suodattimen toiminnan aikana pinnalle kerääntyy pölyä ja muodostuu pölykakku, joka itse asiassa lisää tehokkuutta – kerääntynyt pöly toimii lisäsuodatusvaiheena. Tämä tehokkuuden paraneminen jatkuu jonkin aikaa, tyypillisesti viikoista kuukausiin riippuen pölypitoisuudesta.
Kuitenkin, kun pölykakun paksuus kasvaa, tehokkuus saavuttaa huippunsa ja laskee sitten vähitellen, kun korkea paine kerääntyneen kakun yli saa ilman kulkemaan yhä enemmän pölyn ympärillä sen sijaan. Lopulta järjestelmä saavuttaa suurimman sallitun painehäviön, mikä käynnistää puhdistuksen. Puhdistusjakso poistaa suurimman osan kerääntyneestä pölystä, mikä laskee tehokkuuden takaisin puhtaan suodattimen alkuperäisiin arvoihin, ja sykli toistuu.
Tunkeutumis- ja paineenpudotuksen suhde
Tunkeutuminen (käsittelemättömien hiukkasten prosenttiosuus) laskee aluksi pölyn kerääntyessä, mikä luo edellä mainitun tehokkuuden parannuksen. Läpäisy kuitenkin lisääntyy jälleen, kun kakun paksuus kasvaa ja ohitus tulee merkittäväksi. Pienin tunkeutumispiste (korkein hyötysuhde) esiintyy tyypillisesti 60-80 %:ssa suurimmasta sallitusta painehäviöstä.
Tällä suhteella on käytännön seurauksia: suodattimien vaihtaminen ennen maksimipainehäviön saavuttamista ylläpitää korkeampaa keskimääräistä tehokkuutta suodattimen koko elinkaaren ajan, vaikka yksittäiset patruunat voisivat teoriassa toimia pidempään.
Submikronin hiukkashaasteet
Submikronisia hiukkasia (alle 1 mikrometrin) on erityisen haastavaa siepata. Vaikka useimmat patruunat mainostavat 99 %:n tehokkuutta, tämä tehokkuus koskee 1-10 mikrometrin hiukkasia, joissa keräysmekanismit (isku, sieppaus, diffuusio) toimivat tehokkaimmin. Submikroninen hiukkasteho voi olla 5-10 % pienempi.
Poikkeuksellista submikronista ohjausta vaativissa sovelluksissa (lääkevalmistus, elektroniikka, erittäin puhtaat ympäristöt) nanokuitumediat tiheine kuituverkkoineen parantavat merkittävästi submikronin sieppausta.
Sovelluskohtaiset kasettien valintastrategiat
Korkean lämpötilan sovellukset
Valimot, terästehtaat ja korkean lämpötilan kemialliset prosessit tuottavat pölyä korkeissa lämpötiloissa, mikä vaatii väliainetta, joka säilyttää eheyden lämmössä. Korkean lämpötilan polyesteri- tai lasikuitumateriaalit, joiden lämpötila on 250–260 °C, ovat välttämättömiä. PTFE-pinnoite tarjoaa erinomaisen pölynpoiston näissä vaativissa olosuhteissa.
Lämpötilan hallinta – käyttämällä eristystä tai vesijäähdytteisiä tulokanavia tuloilman lämpötilan alentamiseksi – pidentää korkean lämpötilan suodattimen käyttöikää. Tuloilman antaminen jäähtyä hieman materiaalin enimmäislämpötilan alapuolelle tarjoaa käyttömarginaalin lämpötilapiikkeille tuotantopiikkien aikana.
Tarttuvan ja hygroskooppisen pölyn haasteet
Suklaapöly makeisissa, hartsi puuntyöstössä ja mineraalipöly keramiikkatuotannossa ovat kaikki haasteita – pöly kiinnittyy vahvasti tavallisiin suodatinaineisiin, mikä vaatii aggressiivista puhdistusta, joka vahingoittaa materiaalia. PTFE-pinnoitetut tai oleofobiset materiaalit, joilla on erinomaiset pölynpoistoominaisuudet, ovat erinomaisia näissä sovelluksissa.
Kosteutta imevälle hygroskooppiselle pölylle tuloilman esikuivaus tai lämmitetty suodatinkotelo estää kosteuden imeytymisen ja paakkuuntumisen. Joissakin tiloissa käytetään tyhjennysvarusteilla varustettuja patruunoita kosteuden tiivistymisen käsittelemiseen.
Märkäprosessi ja korkean kosteuden sovellukset
Märkähiontaprosessit ja korkean kosteuden ympäristöt luovat kosteutta sisältävää pölyä, joka tukkii tavalliset materiaalit. PTFE-pinnoitettujen materiaalien hydrofobiset ominaisuudet estävät veden imeytymisen. Joissakin tiloissa käytetään kosteudenpoistolla varustettuja patruunankerääjiä, jotka käsittelevät märkäprosesseista siirtyviä vesipisaroita.
Kemialliset prosessisovellukset
Jotkut kemikaalit hyökkäävät tiettyihin suodatinaineisiin. Vahvat hapot vaativat polyesteri- tai PTFE-pinnoitettuja väliaineita; vahvat alkalit voivat vahingoittaa polyesteriä, mikä vaatii lasikuitua. Kemiallisen yhteensopivuuden arviointi varmistaa, että väliaineen valinta vastaa tiettyä kemiallista ympäristöä.
Elintarvike- ja farmaseuttiset sovellukset
Tiukat puhtausvaatimukset elintarvike- ja lääketeollisuudessa vaativat tehokkaimpia väliaineita. Nanokuitupatruunat, jotka täyttävät erittäin puhtaat standardit, ovat vakiona näillä aloilla. Antimikrobiset pinnoitteet estävät biologista kasvua, joka voi saastuttaa tuotteen tai heikentää suodattimen suorituskykyä.
Kokonaisomistuskustannukset ja taloudellinen analyysi
Alkumedian kustannukset vs. pitkän aikavälin tehokkuus
Premium-materiaali (PTFE-pinnoitettu tai nanokuitu) maksaa 3-5 kertaa enemmän kuin peruslasikuitumateriaali. Tuntihinta-analyysi paljastaa kuitenkin usein, että premium-media tarjoaa ylivoimaista taloudellista arvoa:
| Mediatyyppi | Yksikköhinta | Odotettu käyttöikä (tuntia) | Hinta per käyttötunti | Puhdistusjaksot/vuosi |
|---|---|---|---|---|
| Lasikuitu | 100 | 2 000 | 0.05 | 4,380 |
| Polyester | 150 | 2 500 | 0.06 | 3 500 |
| PTFE-pinnoitettu | 350 | 3 500 | 0.10 | 2 000 |
| Nanokuitu | 500 | 4 500 | 0.11 | 1 500 |
Tämä analyysi paljastaa, että vaikka premium-materiaalin tuntikustannukset ovat korkeammat pelkällä materiaalilla, pidempi käyttöikä ja pienempi puhdistustiheys pienentävät järjestelmän kokonaiskäyttökustannuksia, kun otetaan huomioon puhdistusjärjestelmien energia, työvoima ja kuluminen.
Energiankulutuksen vaikutus
Likaiset suodattimet, jotka vaativat suurta tuuletintehoa painehäviön voittamiseksi, kuluttavat huomattavasti enemmän energiaa kuin asianmukaisesti huolletut järjestelmät. Yksi patruuna, joka toimii liiallisella painehäviöllä (viivästyneestä vaihdosta johtuen), voi lisätä järjestelmän virrankulutukseen 1-2 kilowattia. Jatkuvassa käytössä olevissa tiloissa tämä tarkoittaa tuhansia dollareita vuosittain tarpeettomia energiakustannuksia.
Premium Median toissijaiset edut
Pienempi paineilman kulutus: Premium-materiaalin hellävarainen puhdistus vaatii vähemmän puhdistuspainetta
Pienempi huoltotyö: Harvemmat vaihdot vähentävät työvoiman tarvetta
Vähentynyt laitteiden kuluminen: Pienempi painehäviö vähentää puhaltimien ja laakereiden rasitusta
Parempi ympäristötehokkuus: Jatkuva korkea hyötysuhde tarjoaa puhtaamman poistoilman
Vähentynyt laitoksen seisokkiaika: Pidentynyt suodattimen käyttöikä tarkoittaa vähemmän huoltokatkoja
Oikeat asennus- ja käsittelykäytännöt
Asennusmenettelyt
Kasetin oikea asennus estää ohituksen, joka heikentäisi järjestelmän suorituskykyä. Keskeisiä käytäntöjä ovat:
Tarkasta päätykappaleet: Varmista ennen asennusta, että päätytulpat ovat ehjät ja tiivisteet ehjät
Puhdas kotelo: Poista pöly ja roskat kasetin kotelosta ennen asennusta
Oikea istuvuus: Varmista, että patruuna asettuu kunnolla ylä- ja alaliitäntöihin ilman rakoja
Tiivisteiden tarkastus: Tarkista, että tiivisteet ovat paikallaan, oikein päin ja ehjiä
Laitteiston säilyttäminen: Kiinnitä kaikki kiinnikkeet tai puristimet kunnolla ilman liiallista kiristämistä
Järjestelmän painetesti: Varmista asennuksen jälkeen, että järjestelmä pitää paineen ilman vuotoja
Turvallinen käsittely
Kasetit ovat hauraita, vaikka ne näyttävät kestäviltä. Karkea käsittely voi vaurioittaa sisäisiä tukiholkkeja tai aiheuttaa mikrorei'ityksiä materiaaliin, jotka jäävät huomaamatta, kunnes painetesti paljastaa vuotoja.
Käsittele patruunoita varovasti; vältä putoamista tai kovaa iskua
Kuljeta suojapakkauksessa vaurioiden estämiseksi
Säilytä kuivassa ympäristössä kosteuden imeytymisen estämiseksi ennen asennusta
Suojaa äärimmäisiltä lämpötiloilta, jotka voivat vahingoittaa materiaalia tai päätykansien tiivisteitä
Hävittäminen ja kierrätys
Käytetyt patruunat voivat sisältää vaarallista pölyä, joka vaatii erityiskäsittelyä hävityksen aikana. Noudata soveltuvia ympäristömääräyksiä pölyn hävittämiseksi. Joillakin teollisuusalueilla on erityisiä ongelmajätteiden käsittelylaitoksia, jotka vastaanottavat suodatinpatruunoita ja saastuneita materiaaleja. Asianmukainen hävittäminen estää ympäristön saastumisen ja varmistaa säännösten noudattamisen.
Yleisten kasettiongelmien vianmääritys
Nopea paineen lasku
Jos painehäviö nousee nopeammin kuin historiallinen lähtötaso, tutki nämä mahdolliset syyt:
Lisääntynyt pölyn muodostus: Muutokset tuotannossa tai raaka-aineissa voivat lisätä pölykuormitusta
Pölyn ohitus: Vuotavat tiivisteet tai väärä patruunan istukka mahdollistavat likaisen ilman ohituksen
Mediavauriot: Repeämät tai reiät mahdollistavat ilman ohituksen keräämättä pölyä
Riittämätön puhdistus: Solenoidiventtiilin vika tai paineilmaongelmat estävät tehokkaan puhdistuksen
Kosteuden kerääntyminen: Kosteus tai kondensaatio aiheuttaa pölyn paakkuuntumista
Päästöt System Outletista
Näkyvä pöly, joka poistuu puhtaan ilman ulostuloaukosta, tarkoittaa suodattimen vikaa. Syitä ovat:
Päätykannen tiivisteen vika mahdollistaa suoran ohituksen
Median perforaatio tai repeämä
Kerättävälle pölylle yhteensopimaton materiaali
Ylimitoitettu järjestelmä, joka toimii liian suurella kasvonopeudella
Suodattimen lyhyt käyttöikä
Jos kasetit on vaihdettava odotettua useammin:
Tarkista, että pölyn ominaisuudet vastaavat suodattimen suunnitteluvaatimuksia
Tarkista paineilman laatu (öljyn, veden saastuminen)
Tarkkaile puhdistusparametreja (pulssin paine, taajuus, ajoitus)
Tarkista laitos pölynmuodostuksen muutosten varalta
Tarkista patruunan asennusmenettely ja paikka
Usein kysytyt kysymykset
K1: Mitä eroa on baghouse-suodattimilla ja patruunankerääjillä?
Patruunasuodattimet käyttävät laskostettua materiaalia kompaktissa sylinterimäisessä kokoonpanossa, kun taas pussisuodattimet käyttävät pitkänomaisia kangaspusseja. Patruunat tarjoavat erinomaisen tiiviyden, tyypillisesti 5-10 kertaa enemmän pinta-alaa samassa lattiatilassa. Patruunat tarjoavat yleensä paremman tehokkuuden ja pienemmät käyttökustannukset pienemmän painehäviön ansiosta. Baghouset sopivat paremmin erittäin suuriin ilmavirtaussovelluksiin ja mahdollistavat yksittäisen pussin vaihdon järjestelmän toimiessa. Valinta riippuu laitoksen rajoituksista ja sovellusvaatimuksista.
Q2: Mistä tiedän, milloin patruunasuodattimet on vaihdettava?
Painehäviön valvonta on ensisijainen indikaattori. Kun järjestelmän painehäviö saavuttaa valmistajan määrittämän maksimiarvon (tyypillisesti 6–8 tuumaa vesipatsasta), suodatin on vaihdettava. Jotkut laitokset käyttävät aikaperusteisia vaihtoaikatauluja paineen sijaan, erityisesti sovelluksissa, joissa paineen alenemista on vaikea mitata tarkasti. Vaihda suodattimet aina ennen kuin järjestelmän suorituskyky heikkenee.
Q3: Kestävätkö patruunat märkää pölyä paremmin kuin pussit?
Ei luonnostaan, mutta patruunoiden kokoonpano erinomaisella pölynpoisto-ominaisuuksilla ja PTFE-pinnoitteen saatavuudella tekee patruunoista paremmin soveltuvia haastaville pölyille. PTFE-pinnoitetut kasetit kestävät kosteutta ja tahmeaa pölyä paljon paremmin kuin päällystämättömät materiaalit. Erittäin märissä sovelluksissa märkäkeräimet voivat olla tarpeen suodatintyypistä riippumatta.
Q4: Mikä on perus- ja premium-kasettimedian kustannusero?
Peruslasikuitupatruunat maksavat noin 100 yksikköä. PTFE-pinnoitetut patruunat maksavat 3-4 kertaa enemmän, kun taas nanokuitupatruunat 4-5 kertaa enemmän. Premium-materiaali pidentää kuitenkin käyttöikää 30–50 % ja vähentää energiakustannuksia pienemmän painehäviön ansiosta, mikä tekee premium-vaihtoehdoista usein taloudellisempia koko laitteiston käyttöiän ajan korkeammista alkukustannuksista huolimatta.
Q5: Miten lämpötila vaikuttaa patruunan suorituskykyyn?
Jokaisella materiaalityypillä on suurin jatkuva lämpötilaluokitus. Käyttö nimellislämpötilassa nopeuttaa kuidun hajoamista ja lyhentää suodattimen käyttöikää. Lyhyet lämpötilan poikkeamat (minuutit) arvoa korkeammalla aiheuttavat harvoin pysyviä vaurioita, mutta jatkuva kohonnut lämpötila aiheuttaa nopean vian. Valitse materiaali, jonka lämpötilaluokitus vastaa sovellustasi, ja hallitse tuloilman lämpötilaa järjestelmän suunnittelun avulla tarvittaessa.
Q6: Voinko pestä ja käyttää uudelleen patruunasuodattimia?
Tavallisia teollisuuspatruunoita ei ole suunniteltu pesuun ja uudelleenkäyttöön. niiden pesu voi vahingoittaa sisäisiä tukirakenteita ja tiivisteitä. Jotkut erikoiskasetit on suunniteltu pestäväksi elementiksi, mutta ne on suunniteltu erityisesti tätä tarkoitusta varten. Käytä aina valmistajan hyväksymiä puhdistus- ja vaihtomenetelmiä.
Q7: Mikä aiheuttaa ennenaikaisen kasetin vian?
Yleisiä syitä ovat virheellinen asennus ja ohitusvuoto, saastunut paineilma pulssipuhdistusjärjestelmissä, käyttö pölytyypeille, jotka eivät ole yhteensopivia väliaineen kemian kanssa, liiallinen puhdistuspaine, joka vahingoittaa materiaalia, käyttö liian korkeassa lämpötilassa, kosteuden imeytyminen, joka aiheuttaa pölyn paakkuuntumista, ja riittämättömät kotelon ympäristönhallintalaitteet. Näiden ongelmien ratkaiseminen ratkaisee usein ennenaikaiset vikaongelmat.
Q8: Kuinka valitsen PTFE-pinnoitteen ja nanokuitumateriaalin välillä?
Laadukkaille perusaineille levitetty PTFE-pinnoite sopii erinomaisesti tahmeisiin pölyihin, kosteuspitoisiin sovelluksiin ja suurtaajuuspuhdistukseen. Nanokuitumateriaali on erinomainen silloin, kun vaaditaan korkeinta tehokkuutta (99,95 %) tai kun submikronin hiukkasten hallinta on kriittistä. Valinta riippuu pölyn ominaisuuksista, tehokkuusvaatimuksista ja budjetista. Neuvottele asiantuntijoiden kanssa sovelluksista, jotka vaativat korkeinta suorituskykyä.
Johtopäätös: Kasetin suodattimen suorituskyvyn maksimointi
Suodatinpatruunatekniikka kehittyy jatkuvasti ja tarjoaa teollisuuslaitoksille entistä tehokkaampia ratkaisuja pölynhallintaan. Mediamateriaalien, pinnoitustekniikoiden ja suorituskykyominaisuuksien taustalla olevan tieteen ymmärtäminen mahdollistaa tietoisten järjestelmien valinnan ja optimoinnin.
Kustannustehokkain lähestymistapa on usein investoiminen laadukkaampiin patruunoihin, jotka toimivat oikein suunnitelluissa järjestelmissä, joissa on erinomaiset huoltokäytännöt. Vaikka premium-kasetit maksavat aluksi enemmän, niiden pidempi käyttöikä, alhaisemmat käyttökustannukset, ylivoimainen tehokkuus ja pienempi energiankulutus tarjoavat usein paremmat kokonaiskustannukset kuin edulliset budjettivaihtoehdot.
Oikea asennus, valvonta ja huolto ovat yhtä tärkeitä kuin materiaalin valinta. Hienoimmatkin patruunat toimivat huonommin huonosti huolletuissa järjestelmissä, joissa on tiivistevikoja, riittämätön puhdistus tai saastunut paineilma. Suunniteltujen huolto-ohjelmien luominen ja uusien ongelmien nopea ratkaiseminen maksimoivat suodatinjärjestelmääsi tehdyn investoinnin tuoton.
