Vähentääkö pölysuodattimesi laitoksen tehokkuutta? Näin voit korjata sen

Tukkeutunut pölysuodatin vähentää merkittävästi laitoksen tehokkuutta

Likainen tai väärin valittu pölysuodatin voi heikentää laitoksesi kokonaishyötysuhdetta 15–30 % ensisijaisesti lisääntyneen energiankulutuksen ja tuotannon vähenemisen vuoksi. Suorin ratkaisu on ottaa käyttöön reaaliaikainen paine-eron valvontaprotokolla ja vaihtaa tai puhdistaa suodatinelementit, kun painehäviö ylittää 1,5 kPa (6 tuuman vesimittari) perustason yläpuolella. Tämä yksittäinen toiminto palauttaa ilmavirran, vähentää tuulettimen energiankulutusta jopa 20 % ja estää suunnittelemattomia seisokkeja.

Kuinka laiminlyöty pölysuodatin heikentää tuotantomittareita

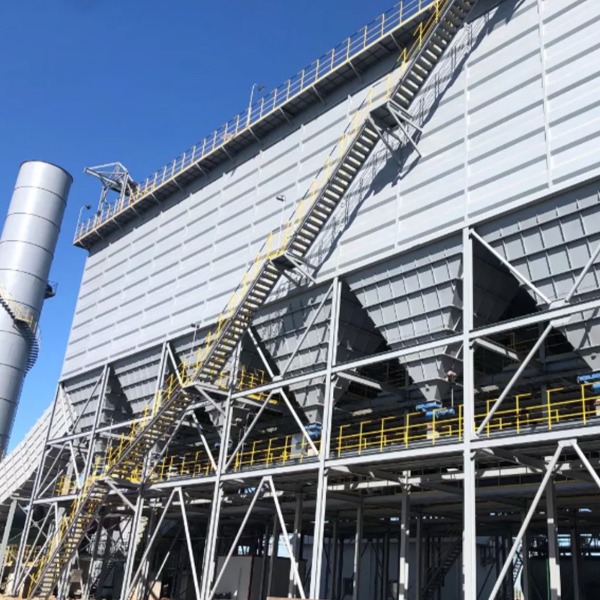

Teollinen pölynhallintajärjestelmä s on suunniteltu ylläpitämään tiettyä ilma-kangassuhdetta. Kun suodattimen huokoset sokeavat hienoilla hiukkasilla, järjestelmän vastus kasvaa eksponentiaalisesti. Tämä vaikuttaa suoraan kolmeen tehokkuusindikaattoriin:

1. Tuulettimen energiahukkaa (80/20-sääntö)

Keskipakopuhaltimet noudattavat affiniteettilakeja: 10 %:n nousu staattisessa paineessa vaatii noin 30 % enemmän tehoa saman ilmamäärän siirtämiseen. Käytännössä suodatin, joka on ladattu kaksinkertaiseksi puhtaaseen vastukseensa, pakottaa tuulettimen moottorin ottamaan jatkuvasti lähes täyden ampeerin, jolloin sähkö muunnetaan lämmöksi hyödyllisen ilmavirran sijaan.

2. Tuotannon läpäisyhäviö

Pneumaattisessa kuljetus- tai prosessituuletuksessa alentunut ilmavirtaus tarkoittaa hitaampaa materiaalin kuljetusta. Esimerkiksi puupellettitehtaan saha 18 % pienempi tuotanto kun niiden ensisijaisen pölysuodattimen paine-ero nousi 1,2 kPa:sta 2,4 kPa:iin kuuden kuukauden aikana – ilman muutoksia tuotantolaitteiden asetuksiin.

3. Järjestelmän ennenaikainen kuluminen

Korkea alipaine rasittaa kanavien liitoksia, tuulettimen laakereita ja suodatinkoteloita. Vuotoja kehittyy, jolloin hankaava pöly pääsee kiertämään, mikä nopeuttaa eroosiota. Toistuvat kuukausittaiset huoltokustannukset voivat kolminkertaistua, kun suodatinta käytetään suositellun paineikkunan yli.

Kriittiset tiedot: Kun tehokkuus alkaa laskea

Kenttätutkimukset osoittavat, että tehokkuushäviöt eivät ole lineaarisia. Seuraava taulukko kuvaa tyypillisiä suorituskyvyn pudotuksia suhteessa suodattimen paine-eroon (ΔP):

Toimenpiteellinen kynnys: puuttua, kun ΔP saavuttaa 1,5 kPa puhtaan lukeman yläpuolelle -Tämä kattaa 80 % mahdollisesta tehokkuuden menetyksestä ennen kuin tuotanto vaikuttaa vakavasti.

Käytännölliset, todistetut korjaukset: Palauta tehokkuus kolmessa vaiheessa

Vaihe 1 – Tee diagnoosi paine-erotrendillä

Asenna digitaalinen paine-eromittari tiedonkeruulla. Tallenna ΔP tunnin välein yhden viikon ajan. Terve suodatin näyttää vakaan ΔP:n jokaisen pulssipuhdistuksen jälkeen. Nouseva perusviiva 24 tunnin aikana tarkoittaa pinnan sokaistumista tai riittämätöntä puhdistustiheyttä.

Vaihe 2 – Sovita puhdistussäätimet pölytyypin mukaan

Pienennä pulssipuhdistusväliä 10 minuutista 3–4 minuuttiin, jos kyseessä on hieno, hygroskooppinen tai tahmea pöly (esim. sementti, hiilimusta, elintarvikejauhe). Kuitupitoisen pölyn kohdalla nosta pulssipaine 5,5–6,0 baariin. Testaus osoittaa, että tämä yksin laskee keskimääräistä ΔP:tä 0,4–0,7 kPa ja palauttaa puhaltimen hyötysuhteen 8–12 %.

Vaihe 3 – Valitse suodattimet, joiden alkuresistanssi on pienempi

Vaihda tavallinen polyesterihuopa (alku ΔP ~0,6–0,8 kPa) sileäpintaiseen, ePTFE-kalvoon tai kehrättyyn materiaaliin (alku ΔP ~0,2–0,3 kPa samalla ilma-kangas-suhteella). Alempi perusviiva pidentää puhdistusjaksojen välistä aikaa ja vähentää huippupainetta 35 % suodattimen käyttöiän aikana. Vuosittaiset energiansäästöt ylittävät usein koko suodattimen vaihtokustannukset.

"Piilotettu" tehon tyhjennys: vuodot ja virheellinen asennus

Edes uusi, puhdas pölysuodatin ei toimi, jos järjestelmässä on ilmavuotoja tai suodatin on kiinnitetty häkkiin väärin. Yleisiä lähteitä ovat:

• Ohitusvuoto – Kuluneiden tiivisteiden tai väärin sijoitettujen suodatinpussien ansiosta 5–15 % likaisesta ilmasta pääsee ohittamaan suodatuksen, mikä sokeuttaa alavirran komponentteja.
• Suuri tölkin nopeus – Uudelleen tarttuminen tapahtuu, kun ylöspäin suuntautuva ilman nopeus ylittää 1,8–2,0 m/s useimmissa pölytyypeissä, mikä pakottaa kerätyn pölyn takaisin suodatinmateriaaliin.
• Vaurioitunut pulssiputkisto – Epätasainen suuttimien kohdistus heikentää puhdistustehoa 20–40 %:ssa suodatinelementeistä, mikä aiheuttaa paikallista ylikuormitusta.

Teollisuuslaitosten huoltotietojen mukaan näiden mekaanisten vikojen korjaaminen voi lisätä tehokkuutta vielä 10–15 prosenttia ja pidentää suodatinelementtien käyttöikää kahdesta kolmeen kertaan.

Pikaopas: tarkistuslista tehokkuuden palauttamiseksi tänään

• Mittaa suodattimen ΔP – jos >1,5 kPa puhtaan perusviivan yläpuolella, ajoita välitön puhdistus tai vaihto.
• Säädä pulssipuhdistustaajuutta – lyhyemmät jaksot hienolle pölylle; korkeampi paine kuitupitoiselle pölylle.
• Tarkista ohitusvuotojen varalta – tarkista tiivisteet, putkilevyn reiät ja suodattimen sopivuus häkkiin.
• Tarkista tölkin nopeus – vähennä ilmavirtausta tai asenna esierotussyklonit, jos nopeus >2,0 m/s.
• Päivitä suodatinmateriaali alhaisen resistanssin tyyppiin (ePTFE-kalvo tai spunlace) parantaaksesi pysyvää tehokkuutta.
