Sähköstaattisten suodatinjärjestelmien tehokkuuden maksimointi
Tekijä Admin
Sähköstaattisten suodattimien ymmärtäminen modernissa teollisuudessa
Teollisuuslaitokset maailmanlaajuisesti kohtaavat jatkuvan haasteen ilmassa olevien hiukkasten hallinnassa. Pölynkeräysjärjestelmien tehokkuus vaikuttaa suoraan käyttökustannuksiin, ympäristönsuojeluun ja työvoiman terveyteen. An ESP sähköstaattinen erotin edustaa yhtä tehokkaimmista saatavilla olevista teknologioista pienhiukkasten sieppaamiseen pakokaasuvirroista ennen kuin ne pääsevät ilmakehään.
Toisin kuin perinteiset mekaaniset suodatusmenetelmät, sähköstaattiset järjestelmät toimivat täysin eri periaatteella. Ne käyttävät sähkökenttiä hiukkasten lataamiseen ja houkuttelemiseen keräyslevyille, mikä tarjoaa erinomaisen suorituskyvyn erittäin hienoille pölyhiukkasille, joita muiden järjestelmien on vaikea saada talteen. Tämä tekniikka on kehittynyt merkittävästi viime vuosikymmeninä, ja siitä on tullut yhä tärkeämpi laitoksissa, joissa käsitellään materiaaleja sementtipölystä metallihöyryihin.
Sähköstaattisen pölynkeräyksen keskeiset toimintaperiaatteet
An sähköstaattinen erotin toimii järjestelmällisen prosessin kautta, joka erottaa pölyn kaasuvirroista erittäin tehokkaasti. Näiden periaatteiden ymmärtäminen auttaa laitosjohtajia ymmärtämään, miksi tämä tekniikka on jatkuvasti parempi kuin vaihtoehtoiset pölynkeräysmenetelmät.
Ionisaatioprosessi
Järjestelmä käynnistyy, kun saastunut kaasu tulee saostuskammioon. Primäärielektrodi, jota pidetään korkealla jännitteellä (tyypillisesti välillä 40 000 - 100 000 volttia), muodostaa koronapurkauksen. Tämä sähkökenttä ionisoi kaasumolekyylejä ja tuottaa vapaita elektroneja, jotka kiinnittyvät suspendoituneisiin pölyhiukkasiin. Varautuneet hiukkaset siirtyvät sitten kohti keräyspintoja sähkökenttägradientin vuoksi.
Hiukkasten siirto ja kerääminen
Kun hiukkaset ovat latautuneet, ne liikkuvat kohti vastakkaisesti varautuneita keräyselektrodeja - tyypillisesti suuria levyjä tai putkia. Tämä migraatio tapahtuu kaasun nopeudesta riippumatta, mikä on perustavanlaatuinen etu mekaanisiin suodatusjärjestelmiin verrattuna. Hiukkaset jatkavat liikkumista kohti keräilypintoja, vaikka kaasuvirta kiihtyy, mikä varmistaa tasaisen talteenoton virtausnopeuden vaihteluista huolimatta.
Hiukkasten poistomekanismit
Kerätyt hiukkaset kerääntyvät elektrodien pinnoille, kunnes kerroksesta tulee liian paksu sähkötehokkuuden ylläpitämiseksi. Tässä vaiheessa mekaaninen koputus – elektrodien hallittu tärinä – irrottaa pölykakun, jolloin hiukkaset putoavat suppiloihin hävitettäväksi. Nykyaikaiset järjestelmät käyttävät useita rappausstrategioita optimoidakseen sekä keräämisen että uudelleenharjoittelun eston.
Teollisuuden sähköstaattisten suodattimien tyypit ja kokoonpanot
Kuivat sähköstaattiset saostimet
Kuivat järjestelmät edustavat yleisintä kokoonpanoa teollisissa sovelluksissa. Ne toimivat ilman lisättyä kosteutta ja sopivat tiloihin, jotka käsittelevät kuivia hiukkasia, kuten jauhamisesta, sementin tuotannosta tai materiaalinkäsittelystä syntyvää pölyä. Nämä järjestelmät kuluttavat vähän vettä eivätkä aiheuta lietteen hävittämiseen liittyviä haasteita, mikä tekee niistä taloudellisesti houkuttelevia monille teollisille toiminnoille.
Kosteat sähköstaattiset saostimet
Märkäkokoonpano tuo nestesuihkua keräysalueelle, joka palvelee useita toimintoja. Neste pesee kerätyt hiukkaset elektrodeilta, estää hiukkasten takaisin kulkeutumisen ja jäähdyttää kaasuvirtaa. Märkäjärjestelmät ovat erinomaisia sovelluksissa, joissa käytetään tahmeita hiukkasia, syövyttäviä materiaaleja tai tilanteita, joissa alavirran laitteet eivät siedä hiukkasten siirtymistä.
Teollisuuden ESP-järjestelmän muunnelmia
An teollinen ESP-järjestelmä voidaan konfiguroida levy- tai putkityyppisiksi malleiksi. Levytyyppisissä järjestelmissä on rinnakkaiset keräyslevyt ja ne tarjoavat kompaktin jalanjäljen korkealla keräysteholla. Putkityyppiset kokoonpanot tarjoavat enemmän pinta-alaa identtisissä lattiatiloissa ja käsittelevät suurempia kaasumääriä, vaikka ne vaativatkin monimutkaisempia huoltovaatimuksia.
Sähköstaattisen suodattimen tehokkuutta määrittävät keskeiset tekijät
Hiukkasresistanssin huomioitavaa
Hiukkasten sähkövastus vaikuttaa olennaisesti keräystehokkuuteen. Matalaresistiiviset hiukkaset (alle 10^8 ohm-cm) menettävät latauksensa liian nopeasti, mikä heikentää keräystehoa. Korkearesistiiviset hiukkaset (yli 10^11 ohm-cm) säilyttävät liiallisen varauksen, mikä aiheuttaa kerääntymisen takaisin keräilypinnoilta. Optimaalinen alue on tyypillisesti välillä 10^8 ja 10^11 ohm-cm, jossa hiukkasten varautuminen ja retentio saavuttavat suurimman tehokkuuden. Laitosoperaattoreiden on ymmärrettävä hiukkaskoostumuksensa ennustaakseen järjestelmän suorituskykyä tarkasti.
Kaasun virtauksen ominaisuudet
Kaasun nopeus keräysvyöhykkeen läpi vaikuttaa suoraan hiukkasten viipymäaikaan. Hiukkaset tarvitsevat riittävästi aikaa siirtyäkseen keräyspinnoille ennen kuin ne poistuvat järjestelmästä. Tyypilliset pintanopeudet ovat 3–5 metriä sekunnissa perinteisissä järjestelmissä, vaikka jotkin edistyneet mallit toimivat suuremmilla nopeuksilla tinkimättä keräystehokkuudesta. Virtauksen jakautumisen tasaisuus koko keräysalueella tulee kriittiseksi – kuolleiden vyöhykkeiden tai turbulenttien alueiden ansiosta hiukkaset voivat ohittaa keräilypinnat.
Elektrodien kokoonpano ja väli
Purkaus- ja keräyselektrodien välinen etäisyys vaikuttaa sähkökentän voimakkuuteen ja hiukkasten kulkeutumisnopeuteen. Pienemmät etäisyydet luovat vahvempia kenttiä, mutta lisäävät sähkökatkon riskiä. Optimaalinen etäisyys tasapainottaa kentän voimakkuutta ja toiminnan vakautta, tyypillisesti 100-300 millimetriä riippuen tietystä sovelluksesta ja suunnittelufilosofiasta. Elektrodien kohdistus ja huolto vaikuttavat suoraan suorituskyvyn yhdenmukaisuuteen.
Ympäristöolosuhteet
Lämpötila, kosteus ja kaasun koostumus vaikuttavat oleellisesti sähkösuodattimen toimintaan. Lämpötilan nousu vähentää kaasun tiheyttä ja lisää sähkönjohtavuutta, mikä saattaa aiheuttaa kipinöintitapahtumia. Yli 15 prosentin kosteus voi saostaa syövyttäviä yhdisteitä elektrodien pinnoille, mikä heikentää tehokkuutta. Happamat tai emäksiset kaasukomponentit vaativat erityisiä elektrodimateriaaleja korroosion estämiseksi.
| Parametri | Optimaalinen kantama | Vaikutus suorituskykyyn |
|---|---|---|
| Kaasun nopeus | 3-5 m/s | Määrittää viipymäajan ja tehokkuuden |
| Käyttölämpötila | Alle 160 astetta | Säilyttää sähköisen vakauden ja hiukkasvarauksen |
| Elektrodin jännite | 40 000-100 000 volttia | Ohjaa ionisaatiota ja hiukkasten varaamista |
| Suhteellinen kosteus | Alle 15 prosenttia | Estää elektrodien likaantumisen ja korroosion |
Teollisuuden pölynpoistojärjestelmien suorituskyvyn maksimointi
Suppilon hallinta ja tuhkanpoisto
Keräyssuppilo on kriittinen komponentti, joka usein jätetään huomiotta järjestelmän optimoinnissa. Suppiloihin kerääntynyt pöly voi lopulta muodostaa siltoja, mikä luo tyhjiä tiloja, jotka estävät hiukkasten virtauksen ja laukaisevat liiallisen elektrodien räpyttelyn. Nykyaikaiset tilat käyttävät tasoantureita, täryttimiä ja automatisoituja tyhjennysjärjestelmiä optimaalisten suppilon olosuhteiden ylläpitämiseksi. Säännöllisillä tarkastuksilla varmistetaan, että varastoituun pölyyn ei tapahdu kemiallisia muutoksia tai kakun muodostumista, jotka estäisivät sen poistamisen.
Rappausstrategian optimointi
Elektrodien räpäytyksen voimakkuus ja taajuus vaikuttavat dramaattisesti sekä keräystehokkuuteen että järjestelmän pitkäikäisyyteen. Riittämätön rapitus jättää hiukkaskerroksia, jotka tukkivat latausalueet ja vähentävät tehokkuutta. Liiallinen koputus aiheuttaa ennenaikaisen elektrodin vaurioitumisen ja lisää kerättyjen hiukkasten takaisin kulkeutumista. Kehittyneissä järjestelmissä käytetään älykkäitä räppäyssäätimiä, jotka säätävät voimakkuutta reaaliaikaisten elektrodien jännitekuvioiden perusteella mukautuen automaattisesti muuttuviin tuloolosuhteisiin.
Päästöjen hallinnan integrointi
Sähköstaattinen pölynkerääjä integroituu saumattomasti alavirran päästöjenhallintalaitteistoon. Toissijaisiin järjestelmiin, jotka sieppaavat kaikki primäärikeräimestä poistuvat hiukkaset, kuuluvat lisäsuodatusvaiheet, pussisäiliöjärjestelmät tai ylimääräiset sähköstaattiset vaiheet. Tämä monivaiheinen lähestymistapa varmistaa, että lopulliset päästöt noudattavat yhä tiukempia ympäristömääräyksiä ja säilyttävät taloudellisen tehokkuuden.
Säännölliset huoltoprotokollat
Ennaltaehkäisevä huolto pidentää sähkösuodattimen käyttöikää ja ylläpitää huipputehokkuutta koko laitteen elinkaaren ajan. Kriittisiä huoltotoimenpiteitä ovat mm.
Neljännesvuosittainen elektrodien kohdistuksen ja kunnon tarkastus
Puolivuosittainen purkausvirran ja jännitekuvioiden mittaus
Vuosittainen lämpökuvaus hotspottien tai sähköpoikkeamien havaitsemiseksi
Kuluneiden räppikomponenttien vaihto joka toinen vuosi
Suppilon tyhjennysjärjestelmien jatkuva valvonta
Sähköeristysjärjestelmien säännöllinen tarkastus
Sähköstaattisen tekniikan suhteelliset edut
Ylivoimainen hienojen hiukkasten talteenotto
Sähköstaattiset järjestelmät saavuttavat yli 99 prosentin keräystehokkuuden 1–10 mikrometrin hiukkasille – juuri sellaiselle kokoalueelle, jonka kanssa mekaaninen suodatus kamppailee eniten. Tämä ominaisuus eliminoi tuhansia tonneja hienojakoisia hiukkasia, jotka muuten pääsisivät ilmakehään. Teknologian tehokkuus kasvaa hiukkaskoon pienentyessä, toisin kuin mekaanisissa järjestelmissä, joissa tehokkuus laskee jyrkästi ultrapienten hiukkasten kohdalla.
Käyttökustannusedut
Kun sähköstaattiset järjestelmät on asennettu, ne toimivat huomattavan alhaisin kustannuksin verrattuna vaihtoehtoihin. Energiankulutus riippuu ensisijaisesti sähkökentän syntymisestä, ei suodattimen vastuksen ylittämisestä, kuten mekaaniset järjestelmät vaativat. Painehäviö pysyy olennaisesti vakiona koko järjestelmän elinkaaren ajan, mikä estää kohoavia energiakustannuksia, jotka vaivaavat baghouse-järjestelmiä suodatinkakkujen kehittyessä. Käyttökustannukset ovat tyypillisesti keskimäärin 30-50 prosenttia alhaisemmat kuin vastaavat mekaaniset suodatusjärjestelmät kymmenen vuoden aikana.
Minimaalinen hävitys- ja käsittelyvaatimukset
Kerätty pöly poistuu järjestelmästä kuivana ja pysyy suurelta osin suodatinmateriaalin kuitujen tai lietteen saastuttamattomana. Tämä ominaisuus yksinkertaistaa hävityslogistiikkaa ja voi mahdollistaa materiaalin talteenoton tietyissä sovelluksissa. Verrattuna märkiin järjestelmiin, jotka tuottavat lietettä, joka vaatii vedenkäsittelyä ennen hävittämistä, kuivat sähköstaattiset ratkaisut vähentävät ympäristön kunnostuskustannuksia huomattavasti.
Laitteen pidennetty käyttöikä
Mekaanisten suodatinelementtien puuttuminen eliminoi vaihtojaksot, jotka määrittävät pussisäiliön ja patruunasuodattimen taloudellisuuden. Vaikka elektrodit ovat kuluvia, ne toimivat tyypillisesti 8–15 vuotta, ennen kuin ne on vaihdettava. Tämä pidennetty käyttöikä suurten huoltotapahtumien välillä vähentää seisokkeja ja laitteiden huoltoon liittyviä hallintokuluja.
Menestys teollisissa sovelluksissa ja materiaalinkäsittelyssä
Sementin valmistus
Sementtilaitokset tuottavat valtavia määriä hienojakoisia hiukkasia koko tuotannon ajan. Uunien poistoilmat, jauhatusmyllyt ja materiaalinkäsittelytoiminnot vaativat kaikki aggressiivista pölynhallintaa. Sähköstaattista tekniikkaa käyttävä teollinen pölynpoistojärjestelmä vangitsee 99,9 prosenttia päästöistä, jolloin laitokset voivat ylittää ympäristöstandardit samalla kun ne keräävät arvokasta sementtipölyä uudelleenkäyttöä varten tuotantoprosesseissa.
Metallurgiset toiminnot
Metallien sulatus, jalostus ja metalliseosten tuotanto vapauttavat erilaisia hiukkasvirtoja, jotka sisältävät arvokkaita metalliyhdisteitä. Sähköstaattiset järjestelmät sieppaavat nämä materiaalit tehokkaasti ja mahdollistavat talteenoton kierrätystä varten. Tekniikka käsittelee korkean lämpötilan sovelluksia, jotka tukkivat nopeasti mekaaniset suodattimet ja säilyttävät tasaisen suorituskyvyn, vaikka tulolämpötilat vaihtelevat.
Kemikaalien valmistus
Lääke- ja erikoiskemian tehtaat vaativat poikkeuksellisia puhtausstandardeja. Sähköstaattinen tekniikka poistaa tuotepölyn ja prosessoi sivutuotteet mahdollisimman vähällä kontaminaatiolla, mikä täyttää jatkokäsiteltävien materiaalien laatuvaatimukset. Kuivakeräysmenetelmä osoittautuu erityisen arvokkaaksi silloin, kun tuotteen puhtaus vaikuttaa suoraan valmistussaantoon.
Sähköntuotantolaitokset
Hiili- ja biomassavoimalaitokset ovat turvautuneet sähköstaattiseen teknologiaan vuosikymmeniä lentotuhkapäästöjen hallinnassa. Nykyaikaiset asennukset käsittelevät valtavia kaasumääriä säilyttäen samalla keräystehokkuuden yli 99 prosentissa. Tuhkan talteenotto mahdollistaa materiaalien hyödyntämisen betonin valmistuksessa ja muissa sovelluksissa, jolloin sivutuotteista syntyy tulovirtoja.
Elintarvikkeiden ja maatalouden jalostus
Viljamyllyt, elintarvikkeiden jalostuslaitokset ja maataloustuotteiden käsittely tuottavat hienojakoista pölyä, joka aiheuttaa sekä ympäristö- että työterveysongelmia. Sähköstaattiset järjestelmät sieppaavat nämä materiaalit tehokkaasti ja suojaavat työntekijöiden terveyttä ja täyttävät samalla päästöstandardit. Teknologian kyky käsitellä maataloudelle ominaisia lämpötilavaihteluita tekee siitä erityisen sopivan tälle alalle.
Yleisten toiminnallisten haasteiden diagnosointi ja ratkaiseminen
Vähentynyt keräystehokkuus
Kun keräyksen tehokkuus laskee tavoitetason alapuolelle, useat mahdolliset syyt vaativat selvitystä. Mekaanisen tärinän tai maanjäristyksen aiheuttama elektrodien kohdistusvirhe voi häiritä sähkökenttäkuvioita. Pölykerroksen kerääntyminen normaalista räpyttelystä huolimatta viittaa suppilon siltaukseen tai riittämättömään tyhjennykseen. Sähköisten parametrien ryömintä – ilmaistu purkausvirran pienenemisenä – osoittaa elektrodin pinnan likaantumista tai suuriresistanssisia hiukkasia, jotka vaativat säädettäviä sähköasetuksia.
Liiallisia Spark-Over-tapahtumia
Hallitsematon valokaari elektrodien välillä vähentää tehokkuutta ja voi vaurioittaa sähkökomponentteja pysyvästi. Yleisiä syitä ovat sisääntulon pölypitoisuuden piikit, jotka ylittävät suunnitteluparametrit, kosteuden tiivistyminen elektrodien pinnoille tai elektrodien kontaminaatio alkuvirran korroosiosta. Sisääntulon pitoisuuden valvonnan käyttöönotto, elektrodien lämmitys kondensaation estämiseksi ja parannettu korroosion hallinta ratkaisee tyypillisesti krooniset kipinöintiongelmat.
Hiukkasten palautus
Kerätty pöly, joka karkaa elektrodien pinnoilta ennen kuin se saavuttaa suppiloon, osoittaa räpyttelyparametriongelmia tai sähkökentän heikkenemistä. Suuriresistanssiset hiukkaset voivat säilyttää liiallisen varauksen ja kellua pois keräyspinnoista huolimatta alaspäin suuntautuvista gravitaatiovoimista. Sähköisten parametrien säätäminen tai hiukkasten ominaisuuksien muuttaminen alkupään kemiallisella käsittelyllä vastaa tähän haasteeseen. Äärimmäisissä tapauksissa lisäkeräysvaiheet tarjoavat vakuutuksen päästörikkomuksia vastaan.
Nopea elektrodien eroosio
Nopeutettu elektrodimateriaalin menetys viittaa syövyttäviä kaasukomponentteja, liian korkeaa sähköistä jännitystä tai hiukkasten törmäysongelmia. Elektrodien pinnoitemateriaalit kestävät kemiallista korroosiota, vaikka erikoisia elektrodikoostumuksia voidaan tarvita vaikeissa käyttöolosuhteissa. Sähkökentän jakautumisen optimointi elektrodien geometrian tarkentamisen tai etäisyyden säätöjen avulla vähentää hiukkasten pommituksen aiheuttamaa mekaanista kulumista.
Järjestelmien valinta ja mitoitus tiettyihin teollisiin sovelluksiin
Kuormalaskennan perusteet
Oikea järjestelmän mitoitus alkaa sisäänmenoon tulevan pölykuormituksen tarkalla mittauksella tai arvioinnilla – aikayksikköä kohti sisään tulevan hiukkasmassan. Tämä luku ohjaa jokaista myöhempää suunnittelupäätöstä keräyselektrodien alueesta suppilon kapasiteettiin. Alimittaiset järjestelmät toimivat tehokkuusrangaistuksella ja liiallisella kulumisella. Ylisuuret asennukset hukkaavat pääomasijoituksia ja lisäävät käyttökustannuksia tarpeettoman energiankulutuksen vuoksi.
Keräysalueen vaatimukset
Keräyspinta-ala kaasun virtausyksikköä kohden – ilmaistuna keräysalana tuhatta kuutiometriä kaasun tunnissa – määrittää suoraan talteenoton tehokkuuden. Tyypillinen suunnittelu vaihtelee välillä 5-15 neliömetriä tuhatta kuutiometriä kohti tunnissa riippuen hiukkasten ominaisuuksista ja tavoitetehokkuustasoista. Suuremmat keräysalueet lisäävät tehokkuutta, mutta lisäävät laitteiden kokoa, painoa ja pääomakustannuksia. Optimaalinen valinta tasapainottaa suorituskykyvaatimukset kunkin sovelluksen taloudellisten rajoitusten kanssa.
Jännitteen ja virran huomioitavaa
Sähkösuunnittelun parametrien on otettava huomioon kunkin sovelluksen erityinen hiukkaskoostumus ja kaasuominaisuudet. Suuriresistanssiset hiukkaset saattavat vaatia kohotettuja jännitteitä riittävän latauksen saavuttamiseksi, vaikka liiallinen jännite voi kaarella. Päinvastoin, matalaresistiiviset hiukkaset voivat toimia tehokkaasti pienemmillä jännitteillä, mikä vähentää sähkökomponenttien rasitusta. Pilottitestaus tai laskennallinen mallinnus auttavat optimoimaan sähköiset parametrit ennen lopullista järjestelmän hankintaa.
Materiaalin valinta syövyttävissä ympäristöissä
Sovellukset, joissa käytetään happamia tai emäksisiä kaasukomponentteja, vaativat erikoismateriaaleja korroosion estämiseksi. Vakioteräselektrodit voivat kestää vain kuukausia syövyttävässä käytössä, kun taas ruostumattomasta teräksestä valmistetut tai keraamisella pinnoitteella päällystetyt elektrodit kestävät vuosia. Materiaalivalinnalla on merkittävä vaikutus käyttökustannuksiin järjestelmän elinkaaren aikana, mikä oikeuttaa huolellisen arvioinnin suunnitteluvaiheessa.
Sähköstaattisen suodatinteknologian kehittäminen ja tuleva kehitys
Pulssikäyttöiset järjestelmät
Viimeaikaiset innovaatiot käyttävät korkeajännitepulssiteknologiaa jatkuvan tasavirtaherätyksen sijaan. Pulssijännite vähentää keskimääräistä virrankulutusta säilyttäen samalla erinomaiset latausominaisuudet. Joissakin malleissa saavutetaan jatkuvatoimisiin järjestelmiin verrattavissa oleva keräysteho 40–60 prosenttia pienemmällä sähkönkulutuksella, mikä luo houkuttelevaa taloudellisuutta energiatietoisille laitteille.
Integroitu digitaalinen valvonta
Nykyaikaiset järjestelmät sisältävät kattavat anturiverkot, jotka mahdollistavat reaaliaikaisen suorituskyvyn seurannan. Elektrodijännitteen, purkausvirran, ulostulon päästöjen ja suppilon tasojen jatkuva mittaus mahdollistaa ennakoivan huollon – huollon, joka suoritetaan ennen ongelmien ilmaantumista eikä sen jälkeen. Tekoälyalgoritmit analysoivat nämä tietovirrat optimoidakseen räppäysaikataulut, sähköiset parametrit ja huoltoajoituksen, mikä vähentää edelleen käyttökustannuksia.
Hybridi sähköstaattis-mekaaniset järjestelmät
Sähköstaattisen saostuksen yhdistäminen mekaaniseen suodatukseen luo hybridijärjestelmiä, jotka hyödyntävät molempien tekniikoiden edut. Sähköstaattinen vaihe poistaa ultrahienot hiukkaset, kun taas mekaaninen vaihe vangitsee suuremmat hiukkaset ja tarjoaa suojan. Näillä järjestelmillä saavutetaan päästöt, jotka lähestyvät yksinumeroisia milligrammoja normaalia kuutiometriä kohti – tasoja, joita ei aikaisemmin ollut saavutettavissa perinteisellä yksivaiheisella tekniikalla.
Ympäristönäkökohdat
Tulevaisuuden järjestelmät korostavat yhä enemmän ympäristön kestävyyttä yksinkertaisen päästöjen hallinnan lisäksi. Suunnitteluinnovaatiot vähentävät veden kulutusta märissä sähköstaattisissa järjestelmissä, käyttävät kierrätysmateriaaleja rakentamisessa ja sisältävät energian talteenottojärjestelmiä, jotka keräävät sähköenergiaa tehokkaista keräysprosesseista. Tämä kehitys linjaa sähköstaattisen teknologian laajempien teollisuuden kestävyyden tavoitteiden kanssa.
Asennuksen, käynnistyksen ja käyttöönoton parhaat käytännöt
Sivuston valmistelu ja perustamistyöt
Järjestelmän onnistunut toiminta alkaa kunnollisesta asennusperustasta. Sähköstaattisten järjestelmien on toimittava tasaisesti – yli 5 millimetriä metrillä olevat poikkeamat voivat häiritä sähkökenttäkuvioita ja hiukkasten kerääntymistä. Tärinäneristysjärjestelmät suojaavat herkkiä sähkökomponentteja ympäristön tärinältä. Kanavaliitännät vaativat tarkan kohdistuksen kaasun ohituksen estämiseksi ja tasaisen virtauksen jakautumisen varmistamiseksi keräysvyöhykkeiden välillä.
Sähköjärjestelmän integrointi
Korkeajännitteiset sähköjärjestelmät vaativat poikkeuksellisia turvallisuusnäkökohtia asennuksen aikana. Erotuskytkinten, maadoitusjärjestelmien ja hätäpysäytysmekanismien on toimittava luotettavasti kaikissa käyttöolosuhteissa. Testaus ennen järjestelmän aktivointia varmistaa, että kaikki sähkökomponentit toimivat suunnitteluspesifikaatioiden mukaisesti ja vastaavat oikein ohjaussignaaleihin.
Alkuperäinen suorituskykytestaus
Käyttöönottomenettelyt muodostavat perustason suorituskykymittareita, joihin verrataan tulevia toimintoja. Poistoaukon päästöjen mittaus puhtaissa tuloolosuhteissa tarjoaa tehokkuuden perustason. Progressiivinen sisääntulon pölypitoisuuden kasvu varmistaa, että järjestelmä säilyttää suunnittelutehokkuuden koko toiminta-alueella. Lämpötila- ja painehäviötestit vahvistavat, että mekaaniset ja termiset suunnitteluoletukset osoittautuvat päteviksi todellisen käytön aikana.
Henkilöstön koulutus ja dokumentointi
Järjestelmän käyttäjät tarvitsevat kattavan koulutuksen, joka kattaa normaalin toiminnan, parametrien valvonnan, perusvianmäärityksen ja hätätoimenpiteet. Yksityiskohtaiset käyttöohjeet ja asennuskohtaiset huoltodokumentaatiot mahdollistavat tehokkaan pitkän aikavälin hallinnan. Säännöllinen kertauskoulutus ylläpitää toiminnallista osaamista henkilöstön muuttuessa.
Ympäristövaikutusten ja säädöstenmukaisuuden edut
Päästöstandardin saavutus
Ympäristösäännökset maailmanlaajuisesti asettavat yhä tiukemmat rajat teollisuuden hiukkaspäästöille. Sähköstaattinen tekniikka mahdollistaa johdonmukaisesti nykyisten standardien noudattamisen ja tarjoaa samalla turvamarginaalin tulevaa sääntelyä varten. Nykyaikainen sähköstaattinen pölynkerääjä saavuttaa rutiininomaisesti päästöt alle 50 milligrammaa normaalikuutiometriä kohti, mikä on selvästi useimpien kansainvälisten ympäristöstandardien alapuolella.
Ilmanlaadun panokset
Teollisuuden pölypäästöt lisäävät merkittävästi ilman saastumista ja niihin liittyviä hengityselinten terveysvaikutuksia. Sähköstaattiset järjestelmät estävät suurilla teollisuusalueilla tuhansia tonneja hiukkasten pääsyn ilmakehään vuosittain. Tämä yhteinen vaikutus näkyy mitattavissa olevina parannuksina yhteisön ilmanlaadussa ja saasteperäisten sairauksien aiheuttamana terveydenhuollon rasituksen vähenemisenä.
Työturvallisuuden parannukset
Pakokaasujen talteenotto ennen päästöjä ilmakehään estää työntekijöitä altistumasta pölypilville, jotka ovat ominaisia hallitsemattomalle päästölle. Parempi tilojen ilmanlaatu vähentää työperäisiä hengitystiesairauksia, vähentää poissaoloja ja parantaa työntekijöiden yleistä tuottavuutta. Nämä turvallisuusparannukset tarjoavat tuottoa, joka ulottuu paljon muutakin kuin pelkkä säännöstenmukaisuus.
Resurssien palautusmahdollisuudet
Monet teolliset prosessit vapauttavat arvokkaita materiaaleja pakopölyyn. Sähköstaattinen keräys säilyttää nämä materiaalit kuivassa, suhteellisen puhtaassa muodossa, joka voidaan kierrättää. Talteenotettu alumiinipöly, metallipitoiset yhdisteet ja muut sivutuotteet tuottavat tuloja ja vähentävät kaivosteollisuuden ja alkutuotannon vaatimuksia. Tämä resurssitehokkuus on sopusoinnussa ympäristötietoisten valmistajien yhä enemmän arvostamien kiertotalouden periaatteiden kanssa.
Taloudellinen analyysi ja kustannus-hyötyarvio
Pääomasijoitusvaatimukset
Sähköstaattisten järjestelmien alkulaitteet ja asennuskustannukset vaihtelevat huomattavasti keräysalueen vaatimusten ja sovelluksen monimutkaisuuden mukaan. Pienemmät järjestelmät, jotka palvelevat yksittäisiä käsittelylinjoja, voivat maksaa asennettuna 50 000 - 150 000 dollaria. Suuret integroidut järjestelmät, jotka palvelevat useita prosesseja tai hallitsevat äärimmäisiä pölykuormia, voivat nousta useisiin miljooniin dollareihin. Huolimatta suuremmista näennäisistä pääomakustannuksista kuin jotkut mekaaniset vaihtoehdot, ylivoimainen tehokkuus ja kestävyys luovat suotuisan pitkän aikavälin taloudellisuuden.
Käyttökustannusdynamiikka
Sähköenergian kulutus on suurin toistuva käyttökustannus. Nykyaikaiset järjestelmät kuluttavat tyypillisesti 5-15 kilowattia tuhatta kuutiometriä kohden käsitellyn kaasun tilavuutta tunnissa. Verrattuna baghouse-järjestelmiin, joissa energiankulutus kasvaa dramaattisesti suodatinkakkujen kehittyessä, sähköstaattiset järjestelmät ylläpitävät jatkuvaa energian tarvetta koko elinkaaren ajan. Käyttökustannuksiin kuuluvat elektrodien vaihto, huoltomateriaalit ja satunnaiset korjausosat – tyypillisesti 3–8 prosenttia laitekustannuksista vuosittain.
Sijoitetun pääoman tuottoaikajana
Elinkaarikustannusten vertaaminen mekaanisiin suodatinvaihtoehtoihin paljastaa, että sähköstaattiset järjestelmät maksavat takaisin tyypillisesti 3–5 vuodessa pienentyneiden käyttökustannusten ansiosta. Laitteiden pidennetty käyttöikä – 15–25 vuotta hyvin huolletuille järjestelmille – luo lisäarvoa vuosikymmeniä kestäneen luotettavan palvelun kautta takaisinmaksuajan jälkeen. Poikkeuksellista keräystehokkuutta vaativat laitokset voivat saada jopa nopeamman tuoton, jos vaihtoehtoiset tekniikat eivät pysty täyttämään suorituskykyvaatimuksia kohtuullisin kustannuksin.
Piilotetut kustannusten alennukset
Välittömien laitekustannusten lisäksi sähköstaattiset järjestelmät vähentävät oheiskustannuksia, kuten suodattimien hävittämistä, lietteen käsittelyä märissä järjestelmissä ja hätäkorjauksia ennenaikaisen suodatinvian vuoksi. Ympäristönsuojelun parannukset voivat vähentää lupakustannuksia, sakkoriskiä ja vakuutusmaksuja lainkäyttöalueilla, joilla päästöjen rikkomukset aiheuttavat ankaria seuraamuksia. Vaikka nämä välilliset hyödyt ovatkin vaikeammin mitattavissa, ne ylittävät usein suorat operatiiviset säästöt.

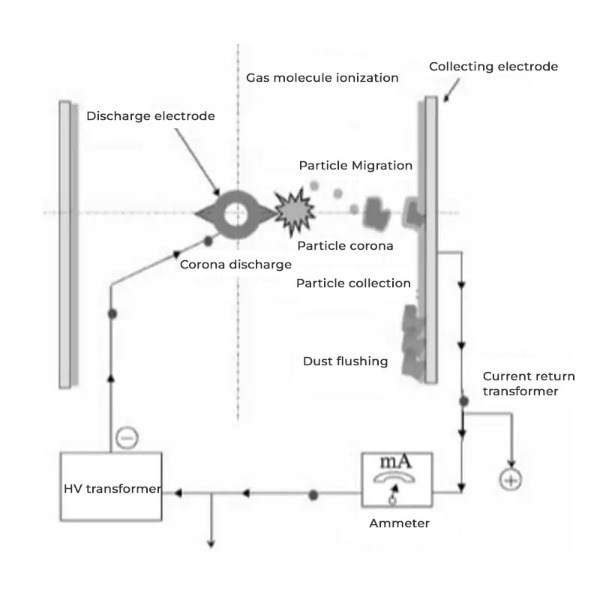

Sähköstaattinen suodatinjärjestelmän arkkitehtuuri
Usein kysyttyjä kysymyksiä sähköstaattisista suodattimista
Q1: Mikä on nykyaikaisten sähkösuodattimien tyypillinen keräystehokkuus?
Nykyaikaiset sähköstaattiset järjestelmät saavuttavat jatkuvasti 99-99,9 prosentin keräystehokkuuden kaikilla hiukkaskokojen alueella ultrapienistä karkeisiin. Tämä tarkoittaa, että jokaista kymmentätuhatta järjestelmään tulevaa hiukkasta kohden vain kymmenestä sataan hiukkasta pääsee ilmakehään. Tehokkuus vaihtelee hiukkasten ominaisuuksien, sähköisten parametrien ja järjestelmän suunnittelun mukaan, mutta hyvin hoidettujen järjestelmien tehokkuus laskee harvoin alle 99 prosentin koko käyttöiän aikana.
Q2: Kuinka usein sähkösuodattimen elektrodit on vaihdettava?
Purkaus- ja keräyselektrodit toimivat tyypillisesti 8–15 vuotta ennen kuin vaihto on tarpeen. Todellinen käyttöikä riippuu sisäänmenon pölypitoisuudesta, hiukkasresistanssista, käyttölämpötilasta ja huollon laadusta. Joissakin laitoksissa elektrodien käyttöikä on yli 20 vuotta, kun taas toiset, jotka toimivat äärimmäisissä olosuhteissa, saattavat vaatia vaihdon 5–7 vuoden välein. Ennaltaehkäisevä huolto, mukaan lukien säännöllinen puhdistus ja korroosionesto, pidentää elektrodin käyttöikää huomattavasti.
Q3: Voivatko sähkösuodattimet käsitellä korkean lämpötilan pakokaasuja?
Tavalliset sähköstaattiset järjestelmät toimivat tehokkaasti noin 160 celsiusasteeseen asti. Tämän lämpötilan yläpuolella kaasun tiheys pienenee, sähkönjohtavuus kasvaa ja kipinöintiriski kasvaa huomattavasti. Erikoistuneet korkean lämpötilan järjestelmät, jotka käyttävät erityisiä elektrodimateriaaleja ja ohjausstrategioita, voivat kuitenkin käsitellä pakokaasuvirtoja 300 celsiusasteessa tai korkeammissa lämpötiloissa. Sovelluskohtainen suunnittelukonsultointi varmistaa oikean järjestelmän valinnan korkean lämpötilan huoltoon.
Q4: Mitä huoltoa sähköstaattinen pölynkerääjä vaatii?
Rutiinihuolto sisältää neljännesvuosittaiset elektrodien kunnon ja kohdistuksen silmämääräiset tarkastukset, puolivuosittaiset sähköisten toimintaparametrien mittaukset ja säiliön tyhjennysjärjestelmien jatkuvan valvonnan. Vuosihuolto sisältää lämpökuvauksen sähköisten poikkeamien havaitsemiseksi, järjestelmän painehäviön mittauksen ja ohjausjärjestelmän toiminnan todentamisen. Ennaltaehkäisevä komponenttien vaihto ennen vikaa estää hätäpysäytykset ja ylläpitää tasaisen suorituskyvyn. Kattava ennaltaehkäisevä huolto-ohjelma vaatii tyypillisesti 40–60 tuntia ammattitaitoista työvoimaa vuodessa teollisen mittakaavan järjestelmissä.
Kysymys 5: Kuinka hiukkasresistanssi vaikuttaa sähkösuodattimen suorituskykyyn?
Hiukkasten sähkövastus määrittää pohjimmiltaan sen, kuinka tehokkaasti hiukkaset säilyttävät varauksen ja kulkeutuvat keräyspinnoille. Optimaalinen suorituskyky saavutetaan, kun hiukkasten ominaisvastus on 10^8 ja 10^11 ohm-cm. Alle 10^8 ohm-cm hiukkaset menettävät varauksensa liian nopeasti. Yli 10^11 ohm-cm hiukkaset säilyttävät liiallisen varauksen ja hylkivät keräilypinnat. Sovelluskohtaisen hiukkasresistanssin ymmärtäminen järjestelmän suunnittelun aikana varmistaa, että sähköiset parametrit voidaan optimoida maksimaalisen tehokkuuden saavuttamiseksi.
Q6: Mitä eroa on levytyyppisten ja putkityyppisten sähköstaattisten suodattimien välillä?
Levytyyppisissä järjestelmissä käytetään rinnakkaisia keräyslevyjä, joiden väliin on ripustettu purkauselektrodit. Ne tarjoavat kompaktin rakenteen ja suoran huoltomahdollisuuden. Putkityyppisissä järjestelmissä on sylinterimäiset keräysputket, joissa on keskeiset purkauselektrodit. Putket tarjoavat enemmän keräyspinta-alaa vastaavassa lattiatilassa, mikä mahdollistaa suuremmat kaasumäärät. Putkimallit asettavat monimutkaisempia ylläpito- ja räppäyshaasteita, mutta ne ovat erinomaisia tilarajoitteisissa sovelluksissa. Valinta riippuu laitoksen sijoittelusta, kaasun tilavuusvaatimuksista ja huoltokyvystä.
K7: Kuinka voin määrittää, onko sähköstaattinen järjestelmä sopiva laitokselleni?
Sähköstaattinen tekniikka sopii sovelluksiin, joissa pienhiukkasten talteenotto on kriittistä, käyttökustannukset on minimoitava laitteiston elinkaaren aikana ja tilaa on rajoitetusti. Tekniikka on erinomainen talteenottoa vaativien hiukkasten, suodattimen puhdistuksen vastustuskykyisten materiaalien ja tilanteiden, joissa painehäviön tasaisuus on välttämätöntä. Sitä vastoin sovellukset, jotka tuottavat erittäin tahmeita materiaaleja tai syövyttäviä höyryjä, voivat vaatia märkiä sähköstaattisia rakenteita tai hybridijärjestelmiä. Sovelluskohtaisten vaatimusten tekninen arviointi määrittää optimaalisen teknologian valinnan.
Q8: Mitä turvallisuusnäkökohtia sovelletaan sähköstaattisen erottimen toimintaan?
Korkeajännitteiset sähköjärjestelmät vaativat kattavat turvallisuusprotokollat, mukaan lukien energiaeristysmenettelyt, hätäpysäytysjärjestelmät, asianmukaisen maadoituksen ja henkilöstön koulutuksen. Sähköiskuvaara on olemassa, vaikka laite näyttäisi olevan epäaktiivinen, koska sähkökomponentteihin varastoitu varaus aiheuttaa vaaran. Tiloissa on otettava käyttöön lukitustunnisteet, rajoitettava pääsyä korkeajännitevyöhykkeille ja järjestettävä henkilöstölle säännöllistä turvallisuuskoulutusta. Sähköjärjestelmien asianmukainen huolto ja sähkömääräysten noudattaminen takaavat turvallisen toiminnan koko laitteen käyttöiän ajan.
Q9: Miten ympäristöolosuhteet vaikuttavat sähkösuodattimen suorituskykyyn?
Lämpötila vaikuttaa merkittävästi suorituskykyyn, sillä kohonneet lämpötilat vähentävät kaasun tiheyttä ja lisäävät sähkönjohtavuutta. Yli 15 prosentin kosteus voi luoda syövyttäviä ympäristöjä elektrodien pinnoille. Sisääntulokaasukoostumus, joka sisältää rikkidioksidia, typen oksideja tai muita kemiallisia aineita, voi luoda happamia olosuhteita, jotka vaativat erityisiä elektrodimateriaaleja. Laitoksen sijainnin korkeus vaikuttaa kaasun tiheyteen ja sähkötehoon. Oikea järjestelmän suunnittelu ottaa huomioon kaikki odotetut ympäristöolosuhteet tasaisen suorituskyvyn ylläpitämiseksi koko käyttöiän ajan.
Q10: Mitä päästötasoja sähköstaattisilla suodattimilla voidaan saavuttaa?
Nykyaikaiset sähköstaattiset järjestelmät saavuttavat rutiininomaisesti päästöt alle 50 milligrammaa normaalikuutiometriä kohti. Kehittyneillä malleilla, jotka sisältävät useita keräysvaiheita tai hybriditeknologiaa, voidaan saavuttaa alle 10 milligrammaa normaalikuutiometriä kohti. Yksinumeroinen milligramma normaali kuutiometriä kohden ulostulon päästöt asettaa sähköstaattisen tekniikan tehokkaimpien saatavilla olevien pölynkeräysmenetelmien joukkoon. Nämä suorituskykytasot ylittävät useimmat kansainväliset ympäristöstandardit ja tarjoavat turvamarginaalin tulevaa sääntelyn tiukentamista varten.
