Useimpia teollisuuspölynkerääjiä ei ole suunniteltu yhden yleissuodattimen ympärille. Ne rakennettiin eritelmien mukaan: tietty ilmavirta, tietty hiukkaskuorma, tietty lämpötila-alue ja tietty fyysinen verho. Kun huoltotiimi vaihtaa alkuperäisen suodattimen yleiseen patruunaan, he aiheuttavat yhteensopimattomuuden, joka ei välttämättä näy välittömästi, mutta joka tulee esiin paine-eron nousuna, käyttöiän lyhenemisenä ja arvaamattomana paineilman kulutuksena.

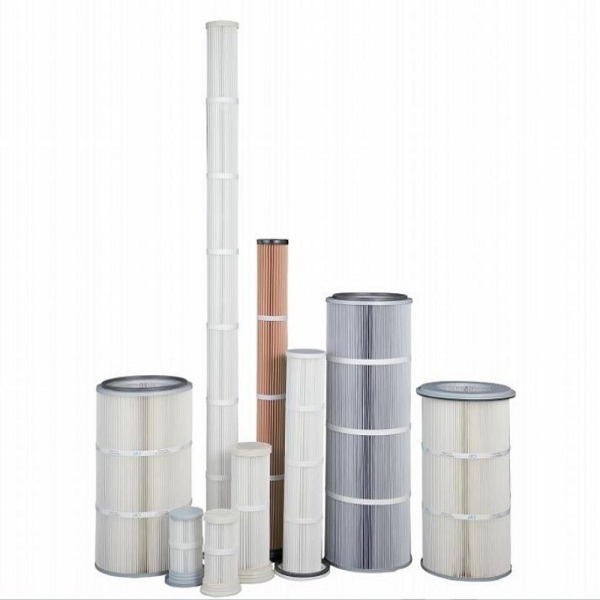

Etsitään a Pulse Jet laskostettu patruunasuodatin mukautettu yleensä alkaa ongelmasta, ei tuotteen halusta. Laitosinsinööri huomaa, että suodatinpussit hajoavat muutaman kuukauden välein. Hankintavastaava näkee paineilmakustannusten nousevan. Huoltopäälliköllä on vaikeuksia sovittaa vakiokasetti vuosikymmeniä sitten valmistettuun koteloon. Nämä ovat todellisia laukaisimia mukautetun suodatinkyselyn takana.
Tässä artikkelissa tarkastellaan pulssisuihkujärjestelmien mukautettujen laskostettujen patruunoiden suunnittelua ja taloudellista logiikkaa. Se on kirjoitettu ihmisille, jotka määrittävät, ostavat ja huoltavat pölynkeräyslaitteita, ja se keskittyy käytännön päätöskriteereihin yleisten tuoteväitteiden sijaan.
Pulssisuihkupuhdistus on vaativa toimintatapa. Suodattimen puhtaalle puolelle johdetaan lyhyt pursotettu paineilmaa, jolloin laskokset taipuvat ja likaiselle puolelle kertynyt pölykakku irtoaa. Tämä sykli toistuu satoja kertoja päivässä. Suodatinmateriaalin on siksi kestettävä toistuvaa mekaanista rasitusta säilyttäen samalla suodatustehonsa.
Poimutettu patruunan geometria sopii erityisen hyvin tähän ympäristöön, koska se pakkaa suuren pinta-alan kompaktiin tilaan. Laskokset luovat kanavia, jotka jakavat pulssienergian tasaisemmin kuin litteä pussi, ja jäykkä rakenne eliminoi sisäisen häkin tarpeen. Häkin irrottaminen poistaa yleisen vikakohdan: hankauksen, joka syntyy pussin kankaan hankaamisesta metallisia tukirakenteita vasten.
Laskostetulla materiaalilla on 4–6 kertaa suurempi suodatuspinta-ala kuin tavallisen pussin samassa kotelotilavuudessa.
Ei häkkiä tarkoittaa pohjan kulumista eikä häkin korroosiota, joka edistää ennenaikaista vikaa.
Pulssienergia jakautuu itsekantavaan laskospakkaukseen joustavan kangasputken sijaan.
Patruunan päätykappaleet ja laipat voidaan työstää sopimaan olemassa oleviin putkilevyihin ilman muutoksia koteloon.
Pölynkeräimen kotelot ovat harvoin vaihdettavissa keskenään. Sementtitehtaan vuonna 1998 asennetussa yksikössä saattaa olla putkilevy, jossa on pulttiympyrä, joka ei enää vastaa nykyistä luetteloa. Lääkelaitos voi vaatia patruunan, joka sopii ruostumattomasta teräksestä valmistettuun koteloon, jossa on tietty saniteettiviimeistely. Metallintyöstöpaja voi tarvita lyhyen, leveän patruunan, joka sopii matalaprofiiliseen keräilijään, joka on räätälöity paikan päällä.
Kun tavallinen patruuna pakotetaan epätyypilliseen koteloon, tapahtuu useita asioita. Tiiviste ei ehkä asetu kunnolla paikalleen, jolloin pöly pääsee ohittamaan suodattimen. Patruuna ei ehkä kytkeydy pulssisuihkun venturiin oikein, mikä heikentää puhdistustehoa. Käytettävissä oleva suodatusalue voi olla pienempi kuin järjestelmä vaatii, jolloin tuuletin toimii kovemmin ja painehäviö nousee.
| Mitat | Tyypillinen alue | Yhteensopimattomuuden vaikutus |
|---|---|---|
| Ulkohalkaisija | 125 mm - 350 mm | Huono tiiviste, ohitus tai fyysinen häiriö |
| Sisähalkaisija | 60 mm - 200 mm | Venturin suuntausvirhe, epätasainen pulssin jakautuminen |
| Korkeus | 660 mm - 3000 mm | Pienempi suodatusalue, lisääntynyt ilmannopeus |
| Laippapulttikuvio | Mukautettu | Asennus mahdotonta ilman adapteria |
| Päätykannen kokoonpano | Avoin, suljettu, kierre | Vuotopolku tai rakenteellinen vika |
Materiaali on minkä tahansa suodatinpatruunan sydän. Sementtiuunissa hyvin toimiva patruuna voi epäonnistua nopeasti kemikaalien kuivausrummussa. Ero on kuitukemiassa, pintakäsittelyssä ja materiaalin laskostuksessa ja viimeistelyssä.
| Media | Jatkuva lämpötila | Huippulämpötila | Paras |
|---|---|---|---|
| Polyesteriä | 130 C | 150 C | Yleistä pölyä, kohtalaista hankausta |
| PPS (polyfenyleenisulfidi) | 176 C | 200 C | Haponkestävyys, hiililämmitteiset kattilat |
| Aramidi | 200 C | 240 C | Korkea lämpötila, metallin työstö |
| PTFE-kalvo | Riippuu taustasta | Riippuu taustasta | Tahmeaa pölyä, hienojakoisia hiukkasia |
| Nanokuitu | Riippuu taustasta | Riippuu taustasta | Submikronin sieppaus, ruoka ja lääke |
Mediavalintaan kuuluu myös viimeistely. Singed, kalanteroidut tai PTFE-pinnoitetut pinnat muuttavat pölyn vapautumista laskoksista. Sovelluksissa, joissa pöly on öljyistä tai hygroskooppista, kalvo voi olla välttämätön. Hankaavissa sovelluksissa voidaan tarvita painavampaa materiaalia tai suojakalvoa.
Paine-ero, josta käytetään usein lyhennettä DP, on hyödyllisin yksittäinen suodattimen suorituskyvyn ja energiakustannusten indikaattori. Jokainen DP:n yksikkö edustaa vastusta, joka tuulettimen on voitettava. Tyypillisessä pulssisuihkupölynkerääjässä tuuletin vastaa suurimman osan sähkönkulutuksesta. DP:n pienentäminen pienelläkin marginaalilla voi tuottaa mitattavissa olevia säästöjä vuoden jatkuvassa käytössä.
Mukautettu laskostus vaikuttaa DP:hen useilla tavoilla. Laskoksen syvyys, laskoksen väli ja materiaalin läpäisevyys määräävät, kuinka helposti ilma kulkee kasetin läpi. Kasetilla, jossa on liian vähän laskoksia, on korkea pintanopeus ja korkea DP. Kasetti, jossa on liian monta laskosta, voi pakata pölyä liian tiukasti, mikä aiheuttaa siltoja ja epätäydellistä puhdistusta.
Vaihtoprojekteista saadut kenttätiedot osoittavat johdonmukaisesti, että oikein määritetty mukautettu laskostettu patruuna voi vähentää käyttöaikaa 30–50 prosenttia verrattuna kuluneisiin pusseihin tai yhteensopimattomiin kasetteihin. Tarkka luku riippuu pölyn lisäyksestä, puhdistusjaksosta ja valitusta materiaalista.
Eri toimialat asettavat erilaisia haasteita. Kasetti, joka toimii hyvin yhdessä, voi epäonnistua toisessa. Seuraavissa osissa kuvataan yleisimmät sovellukset ja mukautetut ominaisuudet, jotka ovat tärkeimpiä.
Sementtipöly on hankaavaa ja emäksistä. Sillä on taipumus pakata tiukasti ja vastustaa irtoamista pulssipuhdistuksen aikana. Tähän ympäristöön räätälöity patruuna käyttää tyypillisesti raskaampaa polyesterimateriaalia, jossa on singed-pinta, syvempiä laskoksia, jotka vähentävät kasvojen nopeutta, ja vankka päätykansi, joka kestää pölyn sisääntulon aiheuttamaa hankausta.
Kemialliset prosessit tuottavat usein happamia tai syövyttäviä hiukkasia. PPS-materiaali on yleinen valinta, koska se kestää hydrolyysiä ja happohyökkäystä paremmin kuin polyesteri. Jätteenpoltossa pienet määrät kloorivetyä ja rikkioksideja voivat hajottaa suodatinmateriaalia nopeasti. Mukautettu kasetti, jossa on PPS-materiaali ja suojakalvo, voi pidentää käyttöikää merkittävästi.
Näillä aloilla suodatustehokkuus ja puhdistettavuus ovat ensiarvoisen tärkeitä. Nanokuitumateriaali vangitsee alle mikronin hiukkasia, jotka tavalliset materiaalit voivat läpäistä. Patruunan rakenteessa tulee myös välttää rakoja, joissa bakteereja voisi olla. Usein tarvitaan räätälöityjä päätykappaleita, joissa on sileät siirtymät ja saniteettiviimeistely.
Hitsaussavu on hienoa, tahmeaa ja sisältää usein metallioksideja. Vakiopatruunat voivat sokeutua nopeasti. Mukautettu patruuna, jossa on PTFE-kalvo ja laskosgeometria, joka on optimoitu pulssin vapauttamiseen, voi ylläpitää ilmavirtausta ja pidentää vaihtoväliä.
Mukautettu ei automaattisesti tarkoita kallista. Mukautetun kasetin hinta määräytyy materiaalin, laitteiston, työkalujen ja tilausmäärän mukaan. Monissa sovelluksissa hintapreemio tavalliseen patruunaan verrattuna on vaatimaton, ja energiansäästöt ja vaihtotiheydet korjaavat eron nopeasti.
Suodattimen nykyiset mitat tai piirros putkilevystä ja kotelosta.
Käyttölämpötila-alue, mukaan lukien piikit.
Pölyn koostumus ja pitoisuus.
Nykyinen paine-ero ja puhdistusjakso.
Paineilman paine ja pulssin kesto.
Vaadittu suodatusteho tai päästöraja.
Vuotuinen määrä ja haluttu toimitusaikataulu.
Näiden tietojen antaminen antaa suodattimen valmistajalle mahdollisuuden suositella oikeaa materiaalia, laskosgeometriaa ja laitteistoa ilman arvailua. Se vähentää myös kalliiden virheiden riskiä.
Kaikki mukautetut värikasetit eivät ole saman standardin mukaisia. Ulkopuolelta oikealta näyttävä kasetti voi epäonnistua ennenaikaisesti, jos laskoksia ei ole suljettu kunnolla, jos materiaali vaurioituu laskoksen aikana tai jos päätykansia ei ole kiinnitetty oikein.
Materiaalin tarkastus reikien, ohuiden kohtien ja epäyhtenäisen painon varalta.
Laskosten lukumäärän ja laskoksen syvyyden tarkistus eritelmän mukaan.
Päätykannen liitoksen eheyden testaus.
Laippojen ja tiivisteiden mittatarkastus.
Valmiiden patruunoiden ilmanläpäisevyyden testaus.
Pakkaus, joka suojaa laskoksia kuljetuksen aikana.
Toimittaja, joka voi dokumentoida nämä vaiheet, toimittaa todennäköisemmin kasetin, joka toimii odotetusti. Pyydä testiraportteja tai näytepatruunoita ennen kuin sitoudut suureen tilaukseen.
Monet teollisuuden pölynkerääjät ovat käytössä vuosikymmeniä. Alkuperäinen laitevalmistaja ei ehkä enää tue suodatinta tai varaosat voivat olla kalliita ja hitaita. Mukautettu patruuna voidaan suunnitella sopimaan olemassa olevaan koteloon ja vastaamaan alkuperäistä suodatustehoa tai ylittää sen.
Tämä lähestymistapa on erityisen arvokas, kun alkuperäinen suodatin on pussi ja käyttäjä haluaa päivittää laskostettuun patruunaan. Muuntaminen vaatii usein mukautetun sovittimen tai uuden putkilevyn, mutta tuloksena on järjestelmä, jossa on suurempi suodatusalue, pienempi DP ja pienempi paineilman kulutus.
| tekijä | Harkinta |
|---|---|
| Asunnon tilavuus | Kasetin tulee mahtua olemassa oleviin mittoihin |
| Pulssisuihkun kohdistus | Venturi saattaa tarvita säätöä tai vaihtoa |
| Pölypurkaus | Suppilon kulmaa ja poistoaukkoa on ehkä muutettava |
| Tuulettimen käyrä | Alempi DP may shift operating point |
| Puhdistusjärjestys | Pulssin kesto ja intervalli saattavat vaatia viritystä |
Jopa kokeneet huoltotiimit voivat tehdä virheitä määritellessään mukautettuja kasetteja. Yleisimmät virheet eivät ole teknisiä vaan menettelyllisiä.
Vanha suodatin on saattanut vääntyä huollon aikana. Käytetyn patruunan mittaaminen voi aiheuttaa virheitä. On parempi mitata kotelo ja putkilevy suoraan tai viitata alkuperäisiin laitepiirustuksiin, jos niitä on saatavilla.
Suodatin, joka toimii jatkuvasti 120 C:ssa, voi nähdä lyhyitä poikkeamia 160 C:een prosessin häiriintymisen aikana. Jos materiaali valitaan vain jatkuvaa lämpötilaa varten, se voi epäonnistua huipun aikana. Määritä aina sekä jatkuvat että huippulämpötilat.
Halvin materiaali ei välttämättä ole edullisin suodattimen käyttöiän aikana. Nopeasti sokeutuva tai vioittunut materiaali maksaa vaihtotyöstä ja seisokeista enemmän kuin kalliimpi materiaali, joka kestää pidempään.
Mukautetun patruunan on toimittava olemassa olevan pulssisuihkujärjestelmän kanssa. Jos pulssipaine on liian alhainen tai venturi ei sovi yhteen, edes hyvin valmistettu patruuna ei puhdistu kunnolla. Puhdistusjärjestelmä tulee tarkistaa osana patruunan eritelmiä.
Toimittaja on yhtä tärkeä kuin tuote. Pölynkeräysjärjestelmiä ymmärtävä toimittaja voi auttaa välttämään kalliita virheitä. Toimittaja, joka yksinkertaisesti leikkaa materiaalin sopivaan kokoon, voi toimittaa kasetin, joka sopii, mutta ei toimi.
Voitko toimittaa testitietoja vastaavista sovelluksista?
Mikä on prosessisi mittojen vahvistamiseen?
Kuinka käsittelet materiaalin valintaa syövyttävälle tai korkean lämpötilan pölylle?
Voitko antaa referenssejä vastaavilta toimialoilta?
Mikä on mukautettujen patruunoiden toimitusaikasi?
Tarjoatko näytekasetteja arvioitavaksi?
Toimittaja, joka vastaa näihin kysymyksiin selkeästi ja toimittaa asiakirjoja, toimittaa todennäköisemmin onnistuneen mukautetun suodattimen.
Kyllä. Mukautetut patruunat valmistetaan olemassa olevan kotelon ja putkilevyn mittojen mukaan. Anna piirustus tai tarkat mitat putkilevystä, kotelon sisäpuolelta ja pulssisuihkuventurin sijainnista. Patruuna rakennetaan sopimaan koteloon ilman muutoksia.
Minimitilausmäärät vaihtelevat mediatyypin ja laitteiston monimutkaisuuden mukaan. Monissa mukautetuissa kokoonpanoissa voidaan valmistaa pieni koetilaus ennen suurempaa tuotantoa. Keskustele vaatimuksistasi toimittajan kanssa edullisimman lähestymistavan määrittämiseksi.
Materiaalin valinta riippuu lämpötilasta, pölykemiasta, hankauksesta ja kosteudesta. Polyesteri soveltuu tavalliselle pölylle 130 C asti. PPS käsittelee happoa ja korkeampia lämpötiloja 176 C asti. Aramidia käytetään korkeissa lämpötiloissa 200 C asti. PTFE-kalvo- ja nanokuituvaihtoehdot parantavat hienon tai tahmean pölyn vapautumis- ja talteenottotehokkuutta.
Monissa tapauksissa kyllä. Poimutettu patruuna, jossa on optimoitu laskosgeometria ja sopiva materiaali, voi ylläpitää alhaisempaa paine-eroa, mikä tarkoittaa, että pulssisuihkujärjestelmän ei tarvitse laukea niin usein tai niin kauan. Tarkka vähennys riippuu sovelluksesta ja olemassa olevan puhdistusjärjestelmän kunnosta.
Toimitusaika riippuu median saatavuudesta, laitteiston valmistuksesta ja tilausmäärästä. Tyypillinen tilaus voi kestää useita viikkoja piirustusten hyväksymisestä toimitukseen. Kiireellisiä vaihtoja varten voi olla saatavana pikavaihtoehtoja.
Kyllä, mutta muuntaminen vaatii huolellista arviointia. Kotelossa tulee olla riittävästi tilaa patruunalle. Pulssisuihkujärjestelmä saattaa tarvita säätöä. Suppilo ja pölynpoisto saattaa vaatia muutoksia. Pussista patruunaksi muuntamisesta kokenut toimittaja voi ohjata prosessia.
