Vaakasuuntainen sähköstaattinen suodatin

Paras valinta teollisuuden pölynhallintaan? Onko vaakasuuntainen sähköstaattinen suodatin todella kaikkivoipa?

Syvällinen analyysi: vaakasuuntaisten sähköstaattisten suodattimien toimintaperiaate ja keskeiset edut

Nykypäivän teollisuusmaisemassa ympäristönsuojelu ei ole enää valinnainen lisä, vaan elinehto yritysten selviytymiselle ja kasvulle. Savukaasujen hiukkaspäästöt teollisuuden saasteiden ensisijaisena lähteenä muodostavat vakavan uhan ilmakehään ja ihmisten terveydelle. Tämän haasteen ratkaisemiseksi on kehitetty useita kehittyneitä pölynhallintatekniikoita. Monien vaihtoehtojen joukossa on vaakasuora sähkösuodatin (HORIZONTAL ELECTROSTATIC PRECIPITATOR) on tullut suosituksi ratkaisuksi monilla toimialoilla tehokkaan ja vakaan suorituskyvyn ansiosta. Mutta onko se todella paras valinta teollisuuden pölyntorjuntaan, joka pystyy käsittelemään kaikki olosuhteet, kuten legendat ehdottavat? Vastataksemme tähän kysymykseen meidän on perehdyttävä sen toimintaperiaatteisiin, sovellettaviin olosuhteisiin ja teknisiin rajoituksiin.

Perusperiaate a vaakasuora sähkösuodatin on käyttää korkeajännitteistä sähkökenttää savukaasun pölyhiukkasten varaamiseen ja sitten erottamiseen kaasuvirrasta sähköstaattisen voiman avulla. Vaikka tämä prosessi kuulostaa yksinkertaiselta, sen taustalla ovat kehittyneet fysiikan ja tekniikan periaatteet.

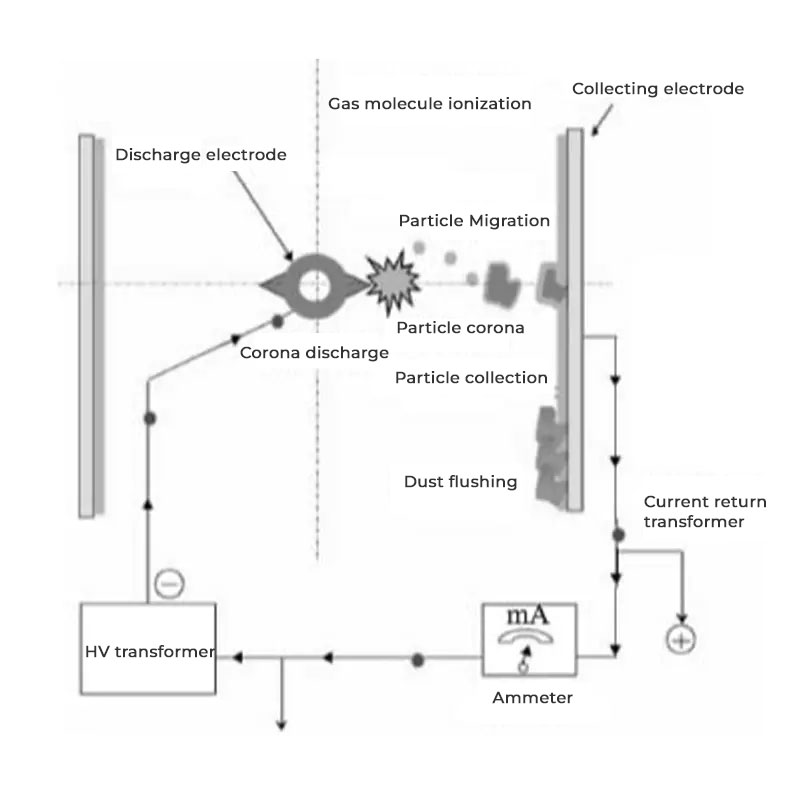

Ensin pölyinen savukaasu tulee sähkösuodattimeen ja kulkee erityisen virtauksenjakolaitteen läpi varmistaen, että kaasuvirtaus on tasainen sähkökentän alueella. Tämän jälkeen savukaasu tulee sähkökenttään, joka koostuu katodeista ja anodilevyistä. Katodeissa on tyypillisesti pistepurkausrakenne, joka korkeajännitteisen tasavirran vaikutuksesta synnyttää voimakkaan koronapurkauksen. Tämä purkaus tuottaa suuren määrän negatiivisia ioneja ja elektroneja. Nämä hiukkaset törmäävät savukaasussa olevien pölyhiukkasten kanssa, jolloin pölyhiukkaset varautuvat negatiivisesti.

Kun pölyhiukkaset ovat varautuneet, ne liikkuvat nopeasti kohti positiivisesti varautuneita anodilevyjä sähkökentän Coulombin voiman vaikutuksesta. Kiinnittyessään anodilevyihin pölyhiukkaset kerääntyvät vähitellen kerroksittain. Estääkseen pölykerroksen muodostumisen liian paksuksi ja heikentämästä poistotehokkuutta suodin käyttää ajastettua räppäysmekanismia pölyn irrottamiseen anodilevyiltä ja katodilinjoilta. Pöly putoaa sitten pohjassa oleviin suppiloihin ja poistuu lopulta tuhkansiirtojärjestelmän kautta.

Etuna a vaakasuuntainen sähkösuodatin piilee sen ainutlaatuisessa rakennesuunnittelussa. Savukaasut virtaavat vaakasuunnassa, kun taas sähkökenttä on kohtisuorassa kaasuvirtaan nähden. Tämä rakenne mahdollistaa savukaasujen vuorovaikutuksen perusteellisesti sähkökentän kanssa, kun se kulkee useiden sähkökenttäosien läpi. Yhdistämällä useita sähkökenttiä sarjaan pölynpoistotehokkuutta voidaan parantaa merkittävästi. Yrityksemme voi tällä hetkellä saavuttaa a kuuden kentän Yhdistelmärakenne, mikä tarkoittaa, että savukaasut käyvät läpi kuusi peräkkäistä sähköstaattista pölynpoistoprosessia, mikä varmistaa, että pienimmätkin hiukkaset vangitaan tehokkaasti.

Lisäksi vaakasuuntainen sähkösuodatins on luonnollinen etu käsitellä suuria määriä korkean lämpötilan savukaasuja. Niiden rakenne kestää jopa 350 °C:n käyttölämpötiloja, mikä tekee niistä erinomaisen suorittimen monien korkean lämpötilan teollisuusuunien ja -uunien savukaasujen käsittelyssä. Lisäksi, koska ne eivät käytä kuluvia suodatinpusseja, niiden käyttö- ja ylläpitokustannukset ovat suhteellisen alhaiset ja niiden laitteiden käyttöikä on pitkä, joten ne ovat ihanteellinen valinta monille suurille teollisuusyrityksille.

Keskeiset haasteet ja sovellettavat olosuhteet: Kaikkea pölyä ei hallita helposti

Huolimatta erinomaisesta suorituskyvystä vaakasuuntainen sähkösuodatin , se ei ole kaikkiin parantava ratkaisu. Sen pölynpoistoteho riippuu suurelta osin vastus savukaasussa olevasta pölystä. Tämä on tärkeä fyysinen parametri, joka mittaa pölyn sähkönjohtavuutta. Kun pölyn resistanssi on liian alhainen, varautuneet pölyhiukkaset vapauttavat varauksensa välittömästi saavuttuaan anodilevyn, jolloin ne pomppaavat takaisin ja muodostavat toissijaisen pölyn takaisinkeräyksen, mikä alentaa tehokkuutta. Päinvastoin, kun resistiivisyys on liian korkea, pölyhiukkaset muodostavat eristävän kerroksen anodilevylle, mikä estää varauksen vapautumisen. Tämä voi johtaa sähkökentän rikkoutumiseen ja "takakorona"-ilmiöön, mikä vaikuttaa vakavasti laitteen normaaliin toimintaan.

Siksi vaakasuuntainen sähkösuodatin has a strict applicable range for dust resistivity, typically requiring it to be within the range of $10^4 \le \rho \le 5 \times 10^{10} \Omega \cdot cm$. For dust that falls outside this range, special pre-treatment measures, such as humidification, temperature adjustment, or the addition of conditioning agents, are necessary to adjust the dust’s resistivity to its optimal working range.

Resistiivisyyden lisäksi suottimen suunnittelussa on otettava huomioon myös suhde tuulen nopeus sähkökenttäosassa ja sähkökentän syvyys . Jos tuulen nopeus on liian suuri, kaasuvirta saattaa kuljettaa varautuneet pölyhiukkaset pois sähkökentästä ennen kuin ne pääsevät anodilevyyn, mikä johtaa pölynpoistotehokkuuden heikkenemiseen. Siksi suunnitteluvaiheessa on oleellista laskea tarkasti sähkökentän koko ja layout savukaasun virtausnopeuden ja pölyn ominaisuuksien perusteella varmistaen, että varautuneilla hiukkasilla on riittävästi aikaa ja tilaa siirtyä anodilevylle. Monikenttäinen sarjayhdistelmärakenne voi tehokkaasti pidentää savukaasun viipymisaikaa sähkökentässä, mikä ratkaisee tämän haasteen.

Sovellettavat skenaariot ja suorituskykymittarit: Kuka on tämän tekniikan paras käyttäjä?

Ainutlaatuisen toimintaperiaatteensa ja ominaisvastusvaatimustensa perusteella vaakasuuntainen sähkösuodatin sillä on keskeinen rooli tietyillä toimialoilla. Sen tärkeimpiä sovellusalueita ovat:

• Voimateollisuus : Hiilivoimalaitokset ovat sähköstaattisten suodattimien suuri markkina-alue. Hiilen polttosavukaasun pölyresistanssi on usein sähkösuodattimien optimaalisella toiminta-alueella, ja korkea kaasun tilavuus ja lämpötila sopivat hyvin vaakasuuntaisten yksiköiden käsittelyyn. Anhui Tiankang Environmental Technology Co., Ltd on laaja kokemus räätälöityjen vaakasuuntaisten sähkösuodatinratkaisujen tarjoamisesta energiateollisuudelle, mikä auttaa niitä saavuttamaan tiukat päästöstandardit tehokkaasti ja luotettavasti.
• Rauta- ja terästeollisuus : Prosesseissa, kuten sintrauksessa, koksauksessa ja masuuneissa, syntyvällä savukaasulla on korkea lämpötila ja korkea pölypitoisuus. Sopivalla rakenteella vaakasuuntaiset sähkösuodattimet voivat käsitellä tätä monimutkaista savukaasua tehokkaasti ja varmistaa vaatimustenmukaiset päästöt.
• Sementtiteollisuus : Sementtitehtaiden uunin jäännöskaasulla on myös korkean lämpötilan ja korkean pölyn ominaisuuksia. Vaakasuuntainen sähkösuodatin voi toimia vakaasti ja tehokkaasti vangita sementtipölyä, mikä tekee siitä välttämättömän ympäristönsuojelulaitteen sementin tuotantolinjoille.

Suorituskykymittareiden suhteen vaakasuuntainen sähkösuodatin toimii poikkeuksellisen hyvin. Se pystyy käsittelemään sisäänmenon savukaasujen pölypitoisuudet jopa $<100g/Nm^3$, ja käsittelyn jälkeen ulostulon pölypitoisuus voidaan yleensä vähentää arvoon $<30mg/Nm^3$. Tämä päästötaso täyttää useimpien maiden ja alueiden ympäristömääräykset. Tietyissä erikoissovelluksissa optimoiduilla suunnittelu- ja käyttöparametreilla päästöpitoisuus voidaan jopa laskea alemmalle tasolle.

Yhteenveto: Vaakasuuntainen sähköstaattinen suodatin – voimakas voima, jolla on rajoja

Yhteenvetona, vaakasuuntainen sähkösuodatin on epäilemättä tehokas, vakaa ja teknisesti kypsä pölynpoistolaite. Se esittelee vertaansa vailla olevia etuja suurten, korkean lämpötilan savukaasujen käsittelyssä kohtalaisella pölyresistanssilla. Se ei kuitenkaan ole "kaikkivaltias". Sen pölynpoistotehokkuutta rajoittavat useat tekijät, kuten pölyn vastus, sähkökentän suunnittelu ja toimintaparametrit.

Siksi yritysten on pölynpoistolaitetta valitessaan suoritettava kattava ja ammattimainen arviointi sen sijaan, että ne sokeasti tavoittelevat yhden teknologian "universaalisuutta". Tietyissä olosuhteissa, kuten liian korkea tai matala pölynvastus tai erityisen korkea savukaasun kosteus, voi olla tarpeen yhdistää vaakasuora sähkösuodatin muihin pölynpoistotekniikoihin (esim. märkäsähkösuodattimet, pussisuodattimet jne.) tai tehdä kohdennettuja teknisiä muutoksia parhaan mahdollisen pölynpoistotuloksen saavuttamiseksi.

The vaakasuuntainen sähkösuodatin on kuin "asiantuntija", jolla on ainutlaatuiset taidot – se voi käyttää poikkeuksellisia kykyjä erityisellä osaamisalueellaan. Ymmärtämällä ja soveltamalla sitä oikein voimme ratkaista teollisuuden pölynhallintahaasteet ja luoda puhtaamman ja terveellisemmän tuotantoympäristön meille kaikille.
